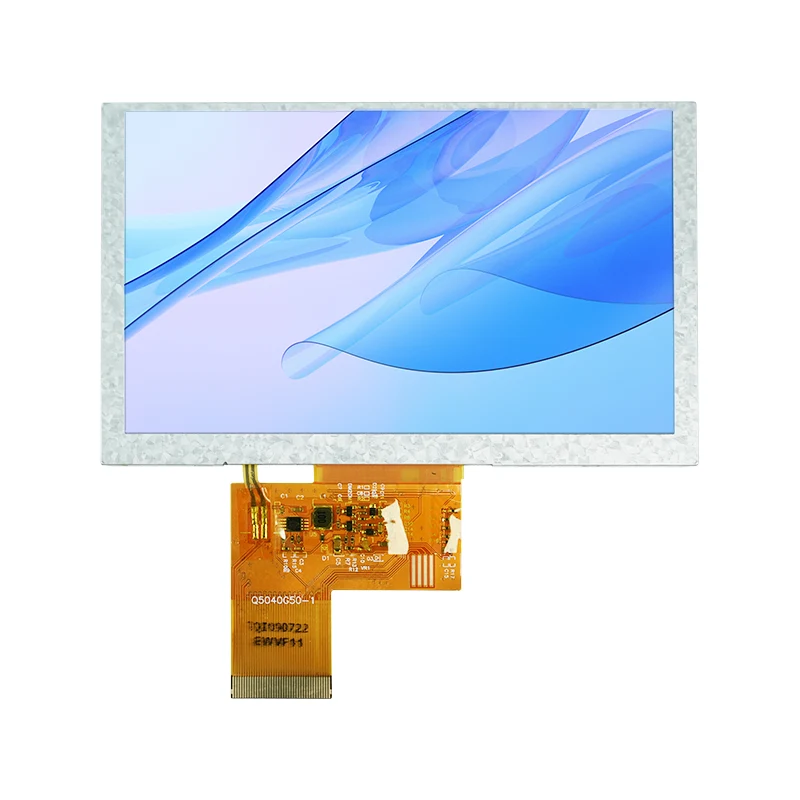

ஸ்மார்ட் டிஎஃப்டி எல்சிடி டிஸ்ப்ளே: தேர்வு முதல் மேம்பாடு வரிசைப்படுத்தல் வரை ஒரு நடைமுறை வழிகாட்டி

உட்பொதிக்கப்பட்ட அமைப்பு மற்றும் மனித-இயந்திர தொடர்பு வடிவமைப்பில், திஸ்மார்ட் டிஎஃப்டி எல்சிடி டிஸ்ப்ளேஇனி வெறும் "காட்சி கூறு" அல்ல - இது பயனர் அனுபவத்தையும் தயாரிப்பு வெற்றியையும் தீர்மானிக்கும் ஒரு முக்கியமான காரணியாகும். நீங்கள் ஒரு தொழில்துறை HMI, ஸ்மார்ட் ஹோம் கண்ட்ரோல் பேனல் அல்லது கையடக்க மருத்துவ சாதனத்தை உருவாக்கினாலும், சந்தையில் உள்ள ஸ்மார்ட் TFT LCDகளின் பரந்த வரிசையை வழிசெலுத்துவது மற்றும் சரியான தேர்வு செய்வதன் மூலம் விரைவான வரிசைப்படுத்தலை உறுதிப்படுத்துவது பெரும்பாலும் தோன்றுவதை விட சிக்கலானது.

1. தேர்வு: அளவு மற்றும் தெளிவுத்திறனை மட்டும் பார்க்க வேண்டாம்

தேர்வு கட்டத்தின் போது மிகவும் பொதுவான தவறு என்னவென்றால், "அது சரியாகத் தெரிகிறது" என்ற மனநிலையுடன் ஒரு திரையில் குடியேறுவது. உண்மையில், ஸ்மார்ட் டிஎஃப்டி எல்சிடிகளுக்கிடையேயான முக்கிய வேறுபாடுகள் ஸ்பெக் ஷீட்டிற்கு அப்பால் இருக்கும்.

1.1 இடைமுக வகை: முதல் முக்கியமான பிரிவு

உங்கள் பிரதான கட்டுப்படுத்தி திரையை இயக்க முடியுமா மற்றும் வளர்ச்சி செயல்முறை எவ்வளவு சிக்கலானதாக இருக்கும் என்பதை இடைமுக வகை நேரடியாக தீர்மானிக்கிறது. பொதுவான இடைமுக வகைகள் ஒவ்வொன்றும் அதன் சொந்த பொருத்தமான பயன்பாடுகளைக் கொண்டுள்ளன:

ஒரு சிறப்புக் குறிப்பு: STM32F103 போன்ற ஒரு MCU உங்கள் பிரதான கட்டுப்படுத்தியாக இருந்தால், அதில் உள்ளமைக்கப்பட்ட RGB கட்டுப்படுத்தி இல்லை, RGB-இடைமுகத் திரையை நேரடியாகத் தேர்ந்தெடுப்பது மிகவும் கடினமாக இருக்கும். உங்களுக்கு கூடுதல் பிரிட்ஜ் சிப் (SSD1963 போன்றவை) தேவைப்படும் அல்லது மாற்றாக, SPI அல்லது இணை-இடைமுகத் திரைக்கு மாறவும்.

1.2 தீர்மானம் மற்றும் அளவு பொருத்தம்

உயர் தெளிவுத்திறன் எப்போதும் சிறப்பாக இருக்காது. உட்பொதிக்கப்பட்ட அமைப்புகளின் விண்வெளி-கட்டுப்படுத்தப்பட்ட உலகில், அதிக தெளிவுத்திறன் என்பது பெரிய ஃபிரேம்பஃபர் நினைவக பயன்பாடு, அதிக சக்தி நுகர்வு மற்றும் அதிக செலவு ஆகியவற்றைக் குறிக்கிறது. கட்டைவிரல் விதி:

எளிய ஐகான்கள் அல்லது உரையைக் காட்ட (எ.கா., அப்ளையன்ஸ் பேனல்கள்): 240x240 அல்லது 320x320 போதுமானது
நிலையான மனித-இயந்திர இடைமுகங்களுக்கு (எ.கா., கையடக்க டெர்மினல்கள்): 480x480 அல்லது 800x480
தெளிவான விளக்கப்படங்கள் அல்லது படங்கள் தேவைப்படும் பயன்பாடுகளுக்கு: 720x720 அல்லது அதற்கு மேல்

ஸ்மார்ட் அணியக்கூடிய பொருட்கள் மற்றும் தொழில்துறை கருவிகளில் சதுர TFTகள் பெருகிய முறையில் பொதுவானதாகி வருகிறது. பொதுவான விவரக்குறிப்புகள் 1.3-இன்ச் (240x240), 3.4-இன்ச் (480x480) மற்றும் 4.0-இன்ச் (720x720) ஆகியவை அடங்கும்.

1.3 சுற்றுச்சூழல் தகவமைப்பு: உட்புற, வெளிப்புற அல்லது தீவிர நிலைமைகள்?

பல திட்டங்கள் முன்மாதிரி கட்டத்தின் போது நிலையான திரைகளுடன் நன்றாக வேலை செய்கின்றன, ஆனால் புலத்தில் பயன்படுத்தப்பட்டவுடன் சிக்கல்களை எதிர்கொள்கின்றன. மூன்று முக்கிய அளவுருக்கள் சிறப்பு கவனம் தேவை:

• பிரகாசம்: உட்புற பயன்பாட்டிற்கு 300-400 நிட்கள் போதுமானது; அரை-வெளிப்புற பயன்பாடுகளுக்கு 500-800 நிட்கள் தேவை; நேரடி சூரிய ஒளியின் கீழ் முழு வெளிப்புற பயன்பாட்டிற்கு 1000 நிட்கள் அல்லது அதற்கும் அதிகமான தெளிவு தேவைப்படுகிறது

• இயக்க வெப்பநிலை: வணிக தரம்: 0°C முதல் 50°C வரை; தொழில்துறை தரம்: -20°C முதல் 70°C வரை; வாகன அல்லது தீவிர சூழல்களுக்கு -30°C முதல் 85°C அல்லது அகலம் தேவை

• பார்க்கும் கோணம்: பல நபர்கள் திரையைப் பார்க்கும் காட்சிகள் அல்லது சாதனம் ஒரு கோணத்தில் நிறுவப்பட்டிருந்தால், IPS முழு-பார்வை-கோணத் திரைகள் விரும்பப்படுகின்றன; TN திரைகள் மலிவானவை ஆனால் பரந்த கோணங்களில் குறிப்பிடத்தக்க வண்ண மாற்றத்தை வெளிப்படுத்துகின்றன

1.4 டச் பேனல் மற்றும் மேற்பரப்பு சிகிச்சை

உங்கள் தயாரிப்புக்கு டச் செயல்பாடு தேவைப்பட்டால், எதிர்ப்பு மற்றும் கொள்ளளவு வகைகளுக்கு இடையே தேர்வு செய்வதைத் தாண்டி, எளிதில் கவனிக்கப்படாத பல விவரங்கள் உள்ளன:

லேமினேஷன் முறை: காற்று இடைவெளி லேமினேஷனுடன் ஒப்பிடும்போது ஆப்டிகல் பிணைப்பு சிறந்த தெளிவு மற்றும் குறைந்த பிரதிபலிப்பு வழங்குகிறது, ஆனால் அதிக செலவில் வருகிறது
மேற்பரப்பு பூச்சு: ஆண்டி-கிளேர் (ஏஜி), ஆன்டி-ரிஃப்ளெக்டிவ் (ஏஆர்), மற்றும் கைரேகை எதிர்ப்பு (ஏஎஃப்) பூச்சுகள் - வெளிப்புற அல்லது அதிக பிரகாசம் கொண்ட சாதனங்களுக்கு, ஏஜி+ஏஆர் கலவை பரிந்துரைக்கப்படுகிறது.

கவர் கண்ணாடி தனிப்பயனாக்கம்: வட்டமான மூலைகள், பட்டு-திரை லோகோக்கள், துளைகள் அல்லது பிற அழகியல் மாற்றங்கள் தேவையா

2. வன்பொருள் மற்றும் இயக்கி: பிட்ஃபால் தவிர்ப்பு

திரை தேர்ந்தெடுக்கப்பட்டதும், வன்பொருள் வடிவமைப்பு மற்றும் இயக்கி மேம்பாடு மற்றொரு சாத்தியமான ஆபத்துக்களை அறிமுகப்படுத்துகிறது.

2.1 FPC கேபிள் மற்றும் இணைப்பு

FPC கேபிள் தான் 80% திரை குறைபாடுகளுக்கு காரணம். கேபிளைச் செருகுவதற்கு அல்லது அகற்றுவதற்கு முன் எப்போதும் இணைப்பான் தாழ்ப்பாளைத் திறக்கவும் - வலுக்கட்டாயமாக இழுப்பது தங்கத் தொடர்புகளை சேதப்படுத்தும். எஞ்சிய மின்னோட்டம் இடைமுகத்தை எரிக்கக்கூடும் என்பதால், கணினி இயக்கப்பட்டிருக்கும் போது FPC ஐ ஒருபோதும் செருகவோ அல்லது துண்டிக்கவோ வேண்டாம்.

FPC ஐத் தனிப்பயனாக்கும்போது, ​​கவனம் செலுத்துங்கள்:

பின் வரிசை மற்றும் மின்னழுத்த நிலைகள் உங்கள் மெயின்போர்டுடன் இணக்கமாக உள்ளதா
வளைத்தல், விரிவுபடுத்துதல் அல்லது பிற கூறுகளைச் சுற்றி திசை திருப்புவது அவசியமா
FPC நீளம் இயந்திர உறை வடிவமைப்போடு பொருந்துகிறதா

2.2 பவர் சப்ளை மற்றும் பின்னொளி

TFT-LCDகளுக்கு பொதுவாக பல மின்னழுத்த தண்டவாளங்கள் தேவைப்படுகின்றன: VDD (3.3V லாஜிக்), VGH (நேர்மறை சார்பு), VGL (எதிர்மறை சார்பு) மற்றும் பிற. அசாதாரண ஆற்றல் விநியோகம் வண்ண சிதைவு மற்றும் திரை ஃப்ளிக்கர் ஆகியவற்றிற்கு முதன்மையான காரணம். தரவுத்தாள் விவரக்குறிப்பிலிருந்து VCOM மின்னழுத்தம் விலகுகிறதா என்பதைச் சரிபார்ப்பதே ஒரு பொதுவான நோயறிதல் அணுகுமுறை (உதாரணமாக, 3.8V ஐத் தாண்டுவது பெரும்பாலும் உணரக்கூடிய ஃப்ளிக்கருக்கு வழிவகுக்கிறது).

பின்னொளி ஓட்டுதலுக்கு, PWM மங்கலான நிலையான தற்போதைய தீர்வு பரிந்துரைக்கப்படுகிறது. PWM அதிர்வெண் 150Hz க்குக் கீழே குறைந்தால், மனிதக் கண் ஃப்ளிக்கரை உணரலாம்; அதிர்வெண்ணை 200Hz க்கு மேல் உயர்த்துவது நல்லது.

2.3 டிரைவர் ஐசி மற்றும் கிராபிக்ஸ் லைப்ரரி

பொதுவான TFT இயக்கி ICகளில் ILI9341, ST7789 மற்றும் ST7735 ஆகியவை அடங்கும். இவற்றில், ILI9341 மிக அதிகமான ஆவணங்கள் மற்றும் எளிமையான இயக்கி செயலாக்கத்தை வழங்குகிறது, இது 240x320 தெளிவுத்திறன் பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.

கிராபிக்ஸ் நூலகங்களுக்கு, உட்பொதிக்கப்பட்ட இடத்தில் LVGL மற்றும் TouchGFX ஆகியவை முக்கிய தேர்வுகள். எல்விஜிஎல் ஓப்பன் சோர்ஸ் மற்றும் பல இயங்குதளங்களை ஆதரிக்கிறது, அதே சமயம் TouchGFX STM32 மைக்ரோகண்ட்ரோலர்களுக்கு மிகவும் உகந்ததாக உள்ளது.

3. ஒரு சிறப்பு விருப்பம்: UART ஸ்மார்ட் சீரியல் திரைகள்

கிராபிக்ஸ் இயக்கி மேம்பாட்டில் உங்கள் குழு குறிப்பிடத்தக்க நேரத்தை முதலீடு செய்ய விரும்பவில்லை என்றாலோ அல்லது உங்கள் முதன்மைக் கட்டுப்படுத்தி குறைந்த ஆதாரங்களைக் கொண்டிருந்தாலோ, UART வரிசைத் திரையானது கருத்தில் கொள்ள வேண்டிய ஒரு விருப்பமாகும்.

இத்தகைய திரைகள் ஒரு உள்ளமைக்கப்பட்ட MCU (எ.கா., ATmega328PB) ஐ உள்ளடக்கியது மற்றும் TX மற்றும் RX பின்களை மட்டுமே ஆக்கிரமித்து, சீரியல் போர்ட்டில் கட்டளைகளை அனுப்புவதன் மூலம் கட்டுப்படுத்த முடியும்.

சந்தையில் UART திரைகள் பொதுவாக இரண்டு வகைகளாகப் பிரிக்கப்படுகின்றன:

முந்தையது மிக உயர்ந்த வளர்ச்சித் திறனை வழங்குகிறது - திரையில் ஒளிரும் முன் கணினியில் UI ஐ உருவகப்படுத்தலாம். பிந்தையது அதிக குறைந்த அளவிலான கட்டுப்பாட்டு திறன்களை வழங்குகிறது.

4. பொதுவான தவறு கண்டறிதல் விரைவான குறிப்பு

இறுதியாக, உயர் அதிர்வெண் புல சிக்கல்களைச் சரிசெய்வதற்கான விரைவான-குறிப்பு சரிபார்ப்புப் பட்டியல் இங்கே உள்ளது - இது நாளைச் சேமிக்கலாம்:

அறிகுறி	முதன்மை விசாரணை திசை
கோளாறான திரை, காட்சி இல்லை	FPC கேபிள் தளர்வானதா அல்லது ஆக்ஸிஜனேற்றப்பட்டதா என்பதைச் சரிபார்க்கவும் (80% வழக்குகள்); தெளிவுத்திறனை சரிபார்க்கவும் / புதுப்பிப்பு விகித அமைப்புகளை சரிபார்க்கவும்
வண்ண சிதைவு, செங்குத்து கோடுகள், நடுக்கம்	அசாதாரண விநியோக மின்னழுத்தங்களை சரிபார்க்கவும் (VGL/VGH/VCOM); PWM மங்கலான அதிர்வெண் மிகவும் குறைவாக உள்ளதா என சரிபார்க்கவும்
மங்கலான படம் அல்லது பின்னொளி வேலை செய்யவில்லை	வயதான பின்னொளி LED களை சரிபார்க்கவும்; பவர் அடாப்டரின் உண்மையான வெளியீட்டு மின்னழுத்தத்தை சரிபார்க்கவும்
திரையில் இருண்ட/வெள்ளை புள்ளிகள் சரி செய்யப்பட்டது	பின் பக்கத்திலிருந்து உடல் சேதம் அல்லது சுருக்கம் (மாற்ற முடியாதது - மாற்றீடு தேவை)

TFT LCD தேர்வு மற்றும் மேம்பாடு, அதன் மையத்தில், செலவு, செயல்திறன், வளர்ச்சி சுழற்சி மற்றும் நம்பகத்தன்மை ஆகியவற்றுக்கு இடையேயான பரிமாற்றமாகும். "சிறந்த" திரை இல்லை - "மிகவும் பொருத்தமான" தீர்வு மட்டுமே. இந்த வழிகாட்டி உங்கள் திட்டத்தின் தொடக்கத்தில் தேவையற்ற மாற்று வழிகளைத் தவிர்க்க உதவும் என்று நம்புகிறேன், இது உண்மையிலேயே வேறுபட்ட தயாரிப்பு அனுபவத்தை உருவாக்குவதில் அதிக முயற்சியை நீங்கள் கவனம் செலுத்த அனுமதிக்கிறது.
