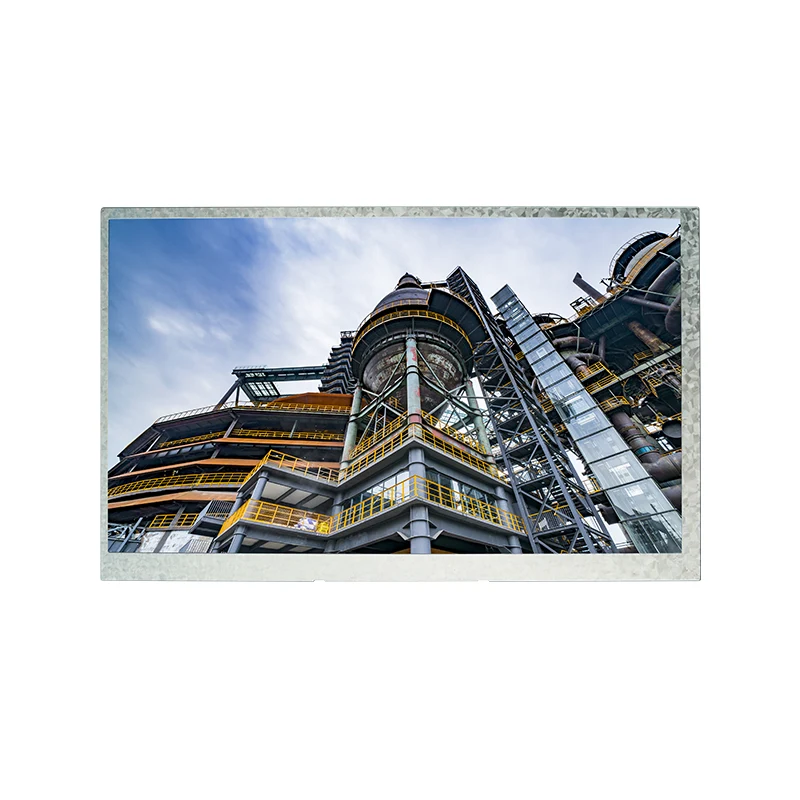

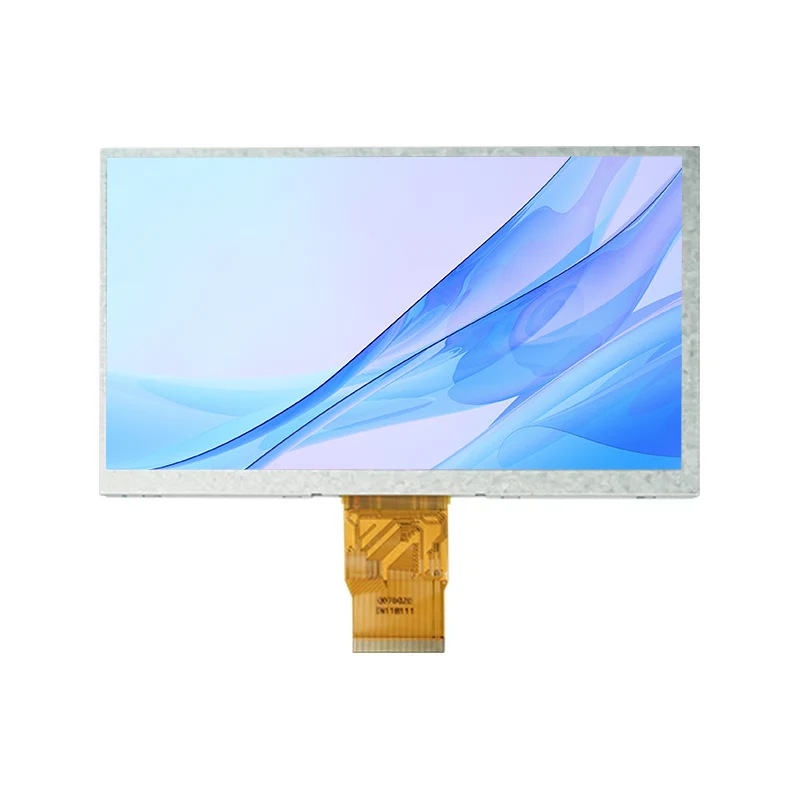

7.0' இலவச வியூவிங் ஆங்கிள் கலர் டிஎஃப்டி எல்சிடி டிஸ்ப்ளே மாட்யூல்

Tianfu உடன், சீன LCD உற்பத்தியில் சிறந்த அனுபவத்தைப் பெறுங்கள்: உயர்தர, மலிவான, தனிப்பயனாக்கப்பட்ட. 7.0' இலவச வியூவிங் ஆங்கிள் கலர் TFT LCD டிஸ்ப்ளே மாட்யூல்: 1024×600 ரெசல்யூஷன், 450cd/m² பிரகாசம் மற்றும் தெளிவான தெளிவுக்காக 800:1 கான்ட்ராஸ்ட். முரட்டுத்தனமான கண்ணை கூசும் பூச்சு (2H/3H), -20°C முதல் +70°C வரையிலான செயல்பாடு மற்றும் 80° கோணங்கள். 25ms பதில், 24-பிட் நிறம், TTL RGB இடைமுகம். தொழில்துறை நிலைத்தன்மைக்காக RoHS-சான்றளிக்கப்பட்டது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

விண்ணப்பம்:

1.தொழில்துறை ஆட்டோமேஷன் கட்டுப்பாட்டு இடைமுகங்கள்: தொழிற்சாலை இயந்திரங்கள், PLC கட்டுப்பாட்டு பேனல்கள் மற்றும் HMI (மனித-இயந்திர இடைமுகம்) அமைப்புகளுக்கு ஏற்றது.

2.அவுட்டோர் போர்ட்டபிள் சாதனங்கள்: கையடக்க டெர்மினல்கள், கணக்கெடுப்பு கருவிகள் மற்றும் வெளிப்புற சோதனை உபகரணங்கள் போன்றவை.

3.மருத்துவ சாதன காட்சிகள்: கடுமையான நம்பகத்தன்மை தேவைகளை பூர்த்தி செய்தல்.

4.போக்குவரத்து அமைப்புகள்: வாகனத்தில் காட்சிகள், வழிசெலுத்தல் அமைப்புகள் மற்றும் தளவாட முனையங்கள்.

5.ஸ்மார்ட் ஹோம் கண்ட்ரோல் பேனல்கள்: மத்திய கட்டுப்பாட்டு அமைப்புகள் மற்றும் பாதுகாப்பு கண்காணிப்பு காட்சிகள்.

6.சில்லறை மற்றும் உணவு சேவை டெர்மினல்கள்: பிஓஎஸ் அமைப்புகள், சுய-வரிசைப்படுத்தும் கியோஸ்க்குகள் மற்றும் தகவல் விசாரணை இயந்திரங்கள்.

பொருள் அம்சங்கள்:

7.0' இலவச பார்வைக் கோண வண்ணம் TFT LCD டிஸ்ப்ளே மாட்யூல் ஒரு சாதாரண நுகர்வோர் தர பேனல் அல்ல, ஆனால் தொடர்ச்சியான செயல்பாடு, மாறக்கூடிய சூழல்கள் மற்றும் அதிக நம்பகத்தன்மை ஆகியவற்றைக் கோரும் தொழில்துறை பயன்பாடுகளுக்கு உகந்ததாகும். அதன் கண்ணை கூசும் சிகிச்சை, பரந்த இயக்க வெப்பநிலை வரம்பு மற்றும் முரட்டுத்தனமான வடிவமைப்பு ஆகியவை வலுவான ஒளி, தீவிர வெப்பநிலை அல்லது அதிர்வு நிலைகளிலும் நிலையான மற்றும் நம்பகமான காட்சி செயல்திறனை உறுதி செய்கின்றன.

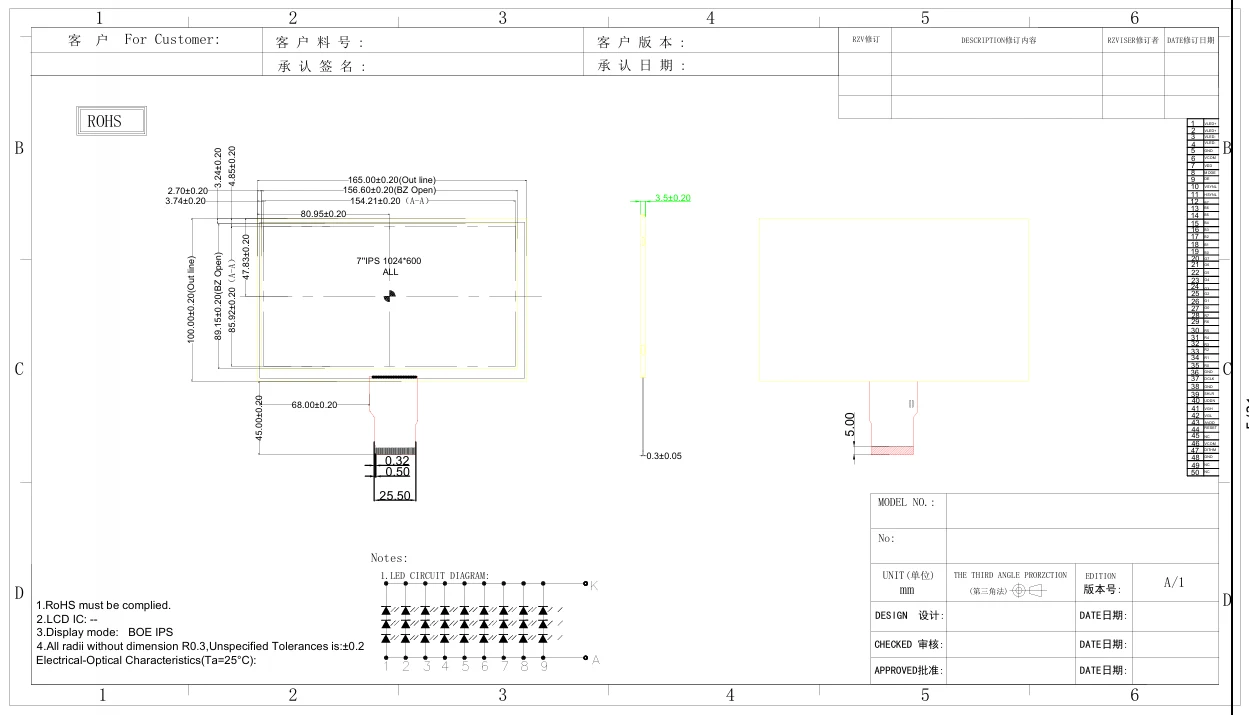

Tianfu 7.0' இலவச பார்வை கோண வண்ணம் TFT LCD டிஸ்ப்ளே தொகுதி விவரக்குறிப்பு

முக்கிய விவரக்குறிப்புகள்
காட்சி அளவு	7.0-இன்ச் ஐபிஎஸ் டிஎஃப்டி-எல்சிடி
தீர்மானம்	1024×RGB×600 (WVGA)
பிக்சல் பிட்ச்	0.1506(H) × 0.1432(V) மிமீ
செயலில் உள்ள பகுதி	154.21(H) × 85.92(V) மிமீ
அவுட்லைன் பரிமாணங்கள்	165(W) × 100(H) × 3.5(D) மிமீ
காட்சி முறை	பொதுவாக கருப்பு (ஐபிஎஸ் தொழில்நுட்பம்)
இடைமுகம்	TTL பேரலல் RGB (50-pin FPC)
மேற்பரப்பு சிகிச்சை	ஆண்டி-க்ளேர் (2H/3H ஹார்ட் கோட்டிங்)

மின் பண்புகள்
டிஜிட்டல் சப்ளை வோல்டேஜ் (VDD)	3.3V (3.0–3.6V)
அனலாக் சப்ளை வோல்டேஜ் (AVDD)	9.6V (9.4–9.8V)
TFT கேட் மின்னழுத்தம் (VGH/VGL)	18V (17–19V) / -6V (-7–-5V)
தற்போதைய நுகர்வு (வகை.)	VDD: 30mA, AVDD: 35mA, VGH: 0.5mA, VGL: 1mA
பின்னொளி மின்னழுத்தம் / மின்னோட்டம்	9.6V (8.4–10.6V) / 180mA (27 LED)
இயக்க வெப்பநிலை	-20°C முதல் +70°C வரை
சேமிப்பு வெப்பநிலை	-30°C முதல் +80°C வரை

ஒளியியல் பண்புகள்
ஒளிர்வு (வகை.)	450 cd/m² (சென்டர் பாயிண்ட்)
மாறுபாடு விகிதம் (வகை.)	800:1 (0° பார்க்கும் கோணம்)
மறுமொழி நேரம் (வகை.)	25 மி.வி (எழுச்சி + வீழ்ச்சி)
பார்க்கும் கோணம் (H/V)	80°/80° (CR > 10)
வண்ண வரம்பு (NTSC)	50%
வர்ணத்தன்மை (வெள்ளை)	x: 0.230–0.330, y: 0.260–0.360

இடைமுகம் & கட்டுப்பாடு
இணைப்பான் வகை	Hirose FH12A-50S-0.55H (50-pin FPC)
தரவு உள்ளீடு	8-பிட் RGB (24-பிட் வண்ண ஆழம்)
ஒத்திசைவு முறைகள்	DE பயன்முறை (இயல்புநிலை) / HS/VS பயன்முறை
ஸ்கேன் திசைக் கட்டுப்பாடு	L/R (இடது/வலது ஷிப்ட்) / UPDN (மேல்/கீழ் ஸ்கேன்)
டிதெரிங் ஆதரவு	8-பிட் (எச்) அல்லது 6-பிட் (எல்) தீர்மானம்

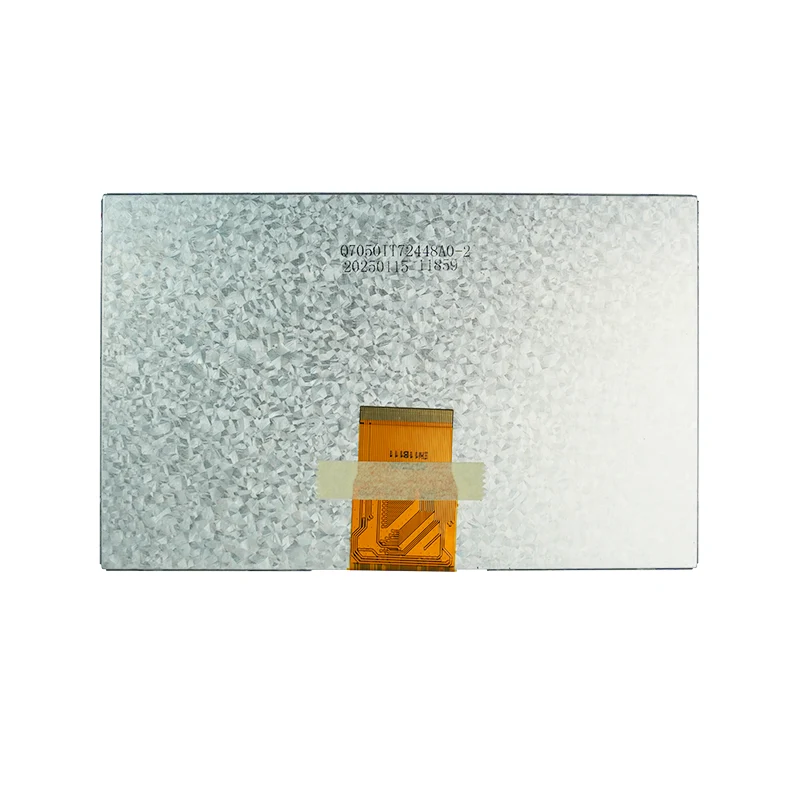

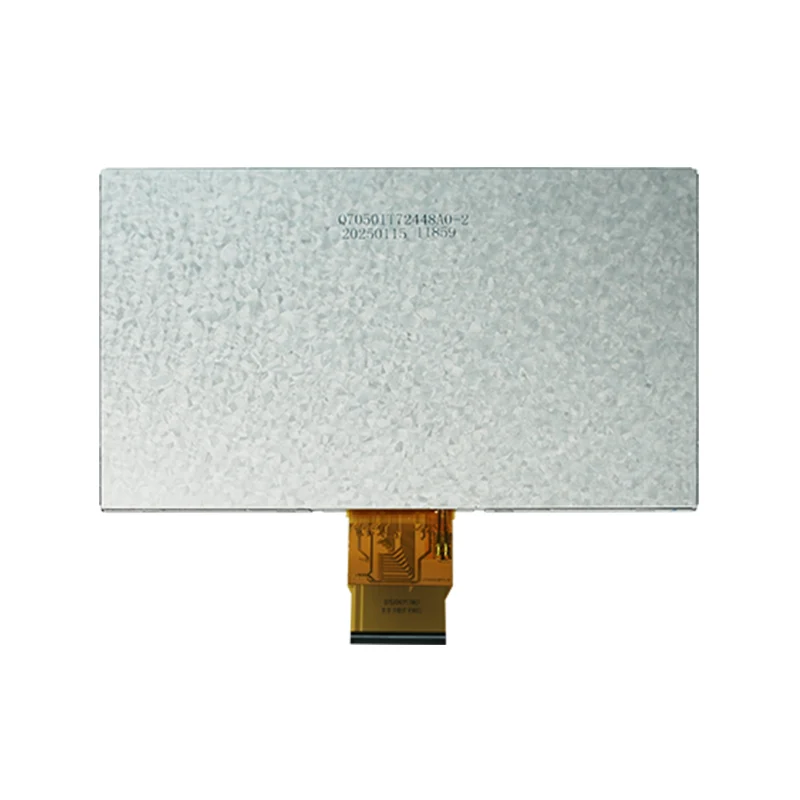

Tianfu 7.0' இலவச பார்வை கோண வண்ணம் TFT LCD டிஸ்ப்ளே தொகுதி விவரங்கள்

போட்டி நன்மைகள்: எங்கள் தொழில்துறை காட்சிகளை ஏன் தேர்வு செய்ய வேண்டும்?

அம்சங்கள்	எங்கள் பொருள்	நிலையான தொழில்துறை காட்சி திரை	நுகர்வோர் தர காட்சி
பிரகாசம்	450 cd/m²	250-350 cd/m²	200-300 cd/m²
இயக்க வெப்பநிலை	-20°C~~ +70°C	0°C ~~ +50°C	0°C~~ +40°C
பார்க்கும் கோணத் தொழில்நுட்பம்	ஐ.பி.எஸ்	பொதுவாக TN அல்லது VA பேனல்கள்	பல, ஆனால் சில தொழில்துறை தரத்தில் உள்ளன.
மேற்பரப்பு சிகிச்சை	தொழில்முறை எதிர்ப்பு கண்ணை கூசும் கடின பூச்சு	நிலையான பூச்சு அல்லது பூசப்படாதது	பளபளப்பான அல்லது நிலையான சிகிச்சை
வண்ண நிலைத்தன்மை	கடுமையான வெள்ளை புள்ளி வண்ண ஒருங்கிணைப்பு கட்டுப்பாடு	பொதுவாக பெரிய சகிப்புத்தன்மையுடன்	தொழில்துறை நிலைத்தன்மையில் கவனம் செலுத்துவதில்லை
இணைப்பு நம்பகத்தன்மை	ஹிரோஸ் நிபுணத்துவ இணைப்பாளர்கள்	சாதாரண இணைப்பிகள்	நுகர்வோர் தர இணைப்பிகள்
தொழில்நுட்ப ஆதரவு	தொழில்முறை தொழில்துறை விண்ணப்ப ஆதரவு	வரையறுக்கப்பட்ட தொழில்நுட்ப ஆதரவு	தொழில்துறை தொழில்நுட்ப ஆதரவு இல்லை

ஐந்து முக்கிய நன்மைகள்

1.உயர்ந்த வாசிப்புத்திறன்

● 450 நிட்ஸ் அதிக பிரகாசம், வெளிப்புற மற்றும் அதிக சுற்றுப்புற ஒளி சூழல்களுக்கு ஏற்றது

● சுற்றுப்புற ஒளி குறுக்கீட்டைக் குறைக்க எதிர்ப்பு கூசும் கடினமான பூச்சு

● கூர்மையான, தெளிவான உரை மற்றும் கிராபிக்ஸ் 800:1 உயர் மாறுபாடு விகிதம்

2.தொழில்துறை தர நம்பகத்தன்மை

● கடுமையான சூழல்களுக்கு பரந்த இயக்க வெப்பநிலை வரம்பு (-20°C முதல் +70°C வரை)

● வெப்ப சுமை குறைக்க மற்றும் சேவை வாழ்க்கை நீட்டிக்க குறைந்த சக்தி வடிவமைப்பு

● நீண்ட கால நிலையான செயல்பாட்டிற்கான தொழில்துறை தர கூறுகள் மற்றும் இணைப்பிகள்

3.நிலையான பார்வை செயல்திறன்

● IPS தொழில்நுட்பம் 80°/80° அகலக் கோணங்களை வழங்குகிறது

● எந்த கோணத்திலிருந்தும் குறைந்தபட்ச நிறம் மற்றும் பிரகாசம் மாறுகிறது

● பல கோணங்களில் பார்க்கும் நிறுவல்களுக்கு ஏற்றது

4. எளிதான ஒருங்கிணைப்பு

● நிலையான TTL RGB இடைமுகம், பிரதான செயலிகளுடன் இணக்கமானது

● DE பயன்முறை மற்றும் HS/VS ஒத்திசைவு முறைகளை ஆதரிக்கிறது

● நெகிழ்வான ஸ்கேன் திசைக் கட்டுப்பாடு

● நிறுவல் இடத்தை சேமிக்க சிறிய உடல் பரிமாணங்கள்

5.செலவு திறன்

● நியாயமான விலையில் தொழில்துறை தர செயல்திறன்

● நீண்ட ஆயுள் வடிவமைப்பு, உரிமையின் மொத்த செலவைக் குறைக்கிறது

● காட்சி தோல்விகளால் ஏற்படும் வேலையில்லா நேர இழப்புகளைக் குறைக்கிறது

எங்கள் அர்ப்பணிப்பு

தொழில்துறை காட்சி தீர்வுகளில் 16 வருட அனுபவத்துடன், உலகளவில் 120 க்கும் மேற்பட்ட தொழில்துறை உபகரண உற்பத்தியாளர்களுக்கு நாங்கள் காட்சி தொகுதிகளை வழங்குகிறோம். எங்கள் தயாரிப்புகள் கடுமையான தரக் கட்டுப்பாடு மற்றும் நம்பகத்தன்மை சோதனைக்கு உட்படுகின்றன, ஒவ்வொரு பேனலும் தொழில்துறை பயன்பாடுகளின் தேவைகளைப் பூர்த்தி செய்கிறது.

1.தரக் கட்டுப்பாட்டு அமைப்பு

● முழு செயல்முறை சோதனை: மூலப்பொருட்களிலிருந்து முடிக்கப்பட்ட தயாரிப்புகள் வரை 37 தர சோதனைகள்

● சோதனையில் எரிதல்: ஒவ்வொரு தொகுப்பிலிருந்தும் ரேண்டம் மாதிரிகள் 72 மணிநேர உயர் வெப்பநிலை மற்றும் அதிக ஈரப்பதம் சோதனையில் எரிகின்றன

● வெப்பநிலை சைக்கிள் சோதனை: பரந்த வெப்பநிலை செயல்திறனை சரிபார்க்கிறது

● அதிர்வு சோதனை: போக்குவரத்து மற்றும் செயல்பாட்டின் போது நம்பகத்தன்மையை உருவகப்படுத்துகிறது

2.வாடிக்கையாளர் சான்றுகள்

"இந்த 7.0' இலவச வியூவிங் ஆங்கிள் கலர் TFT LCD டிஸ்ப்ளே மாட்யூலை எங்கள் விற்பனை இயந்திரங்களில் 3 ஆண்டுகளாகப் பயன்படுத்துகிறோம், 5,000க்கும் மேற்பட்ட யூனிட்களில் இதை நிறுவி, தோல்வி விகிதம் 0.1%க்கும் குறைவாக உள்ளது. நேரடி வெளிப்புற சூரிய ஒளியில் கூட, உள்ளடக்கம் தெளிவாகத் தெரியும். — ஒரு ஸ்மார்ட் ரீடெய்ல் உபகரண உற்பத்தியாளர்

3.தொழில்துறை சான்றிதழ்கள் & இணக்கம்

● RoHS சுற்றுச்சூழல் தரங்களுடன் இணங்குதல்

● ISO 9001 தர மேலாண்மை அமைப்பு சான்றளிக்கப்பட்டது

● எதிர்ப்பு நிலையான வடிவமைப்பு (ESD பாதுகாப்பு)

● வாடிக்கையாளர் கோரிக்கையின் பேரில் தொடர்புடைய இணக்க ஆவணங்கள் கிடைக்கும்

எங்கள் சேவை:

திட்ட வளர்ச்சி கட்டத்தில் மாதிரிகளை பரிசோதிப்பதன் முக்கியத்துவத்தை நாங்கள் புரிந்துகொள்கிறோம்:

1. மாதிரி விண்ணப்பம்:

● பதிவுசெய்யப்பட்ட வணிகப் பயனர்கள் 1-2 மாதிரிகளுக்கு விண்ணப்பிக்கலாம்

● மாதிரி விலை: அதிகாரப்பூர்வ ஆர்டர் விலையில் 70%

● மாதிரி ஷிப்பிங்: உறுதிப்படுத்தப்பட்ட பிறகு 24 மணி நேரத்திற்குள் அனுப்பப்படும்

2. மாதிரி தொழில்நுட்ப ஆதரவு:

● இலவச இடைமுக விவரக்குறிப்புகள் மற்றும் இயக்கி வழிகாட்டிகள்

● அடிப்படை பிழைத்திருத்த ஆதரவு

● பரிந்துரைக்கப்பட்ட பொருத்தமான இயக்கி பலகைகள் மற்றும் கேபிள்கள்

3.சோதனை & சரிபார்ப்பு ஆதரவு

● இலவசம்: ஒளியியல் சோதனை அறிக்கைகள் (பிரகாசம், வண்ணத்தன்மை, சீரான தன்மை)

● கிடைக்கும்: வெப்பநிலை சோதனை தரவு, நம்பகத்தன்மை சோதனை அறிக்கைகள்

● தனிப்பயன் சோதனை: குறிப்பிட்ட வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப சிறப்பு சோதனை நடத்தப்படலாம்

● விண்ணப்ப ஆலோசனை: எங்கள் பொறியாளர்கள் ஒருங்கிணைப்பு பரிந்துரைகளை வழங்க முடியும்

4.உத்தரவாதக் கொள்கை

● நிலையான உத்தரவாதம்: 12 மாத உத்தரவாதம் (ரசீது தேதியிலிருந்து)

● உத்தரவாதக் கவரேஜ்: பொருள் குறைபாடுகள் மற்றும் வேலைத்திறன் குறைபாடுகளை உள்ளடக்கியது

● உத்தரவாதப் பதில்: தரமான கருத்தைப் பெற்ற பிறகு 24 மணி நேரத்திற்குள் பதிலளிக்கவும்

● பழுதுபார்த்தல் அல்லது மாற்றுதல்: தரமான சிக்கல்கள் இருப்பதாக உறுதிசெய்யப்பட்ட தயாரிப்புகளுக்கு, சுற்றுப்பயண ஷிப்பிங் செலவுகளை நாங்கள் ஈடுகட்டுகிறோம்

5.திரும்ப & பரிமாற்ற விதிகள்

● ஆய்வுக் காலம்: பொருட்களைப் பெற்ற 7 நாட்களுக்குள் தோற்றம் மற்றும் தர ஆட்சேபனைகளை எழுப்பலாம்

● தரச் சிக்கல்கள்: தயாரிப்புத் தரச் சிக்கல்கள் உறுதிசெய்யப்பட்டால், அனைத்து வருவாய் மற்றும் பரிமாற்றச் செலவுகளையும் நாங்கள் ஈடுகட்டுகிறோம்

● தவறான அல்லது விடுபட்ட உருப்படிகள்: பிழையைச் சரிசெய்வதற்கான அனைத்து செலவுகளையும் நாங்கள் ஈடுகட்டுகிறோம்

● தரமற்ற வருமானம்: பயன்படுத்தப்படாத தயாரிப்புகளை ரசீது பெற்ற 30 நாட்களுக்குள் திருப்பித் தரலாம்; ரவுண்ட்-டிரிப் ஷிப்பிங் மற்றும் 10% மறு பேக்கேஜிங் கட்டணத்திற்கு வாடிக்கையாளர் பொறுப்பு

6.மொத்த ஆர்டர் ஆதரவு

● குறைந்தபட்ச ஆர்டர் அளவு (MOQ): 100 துண்டுகள் (மற்ற மாடல்களுடன் கலக்கக்கூடியது)

● முன்னணி நேரம்: நிலையான தயாரிப்புகளுக்கு 7-10 வேலை நாட்கள்; மொத்த ஆர்டர்களுக்கு 3-4 வாரங்கள்

● தனிப்பயனாக்குதல் சேவைகள்: கண்ணாடி தனிப்பயனாக்கம், FPC தனிப்பயனாக்கம், பின்னொளி சரிசெய்தல் போன்றவை.

● நீண்ட கால வழங்கல் உறுதி: தொழில்துறை தயாரிப்புகளுக்கான உத்தரவாதமான நீண்ட கால விநியோகம், குறைந்தபட்சம் 5 ஆண்டுகள் கிடைக்கும் காலம்
