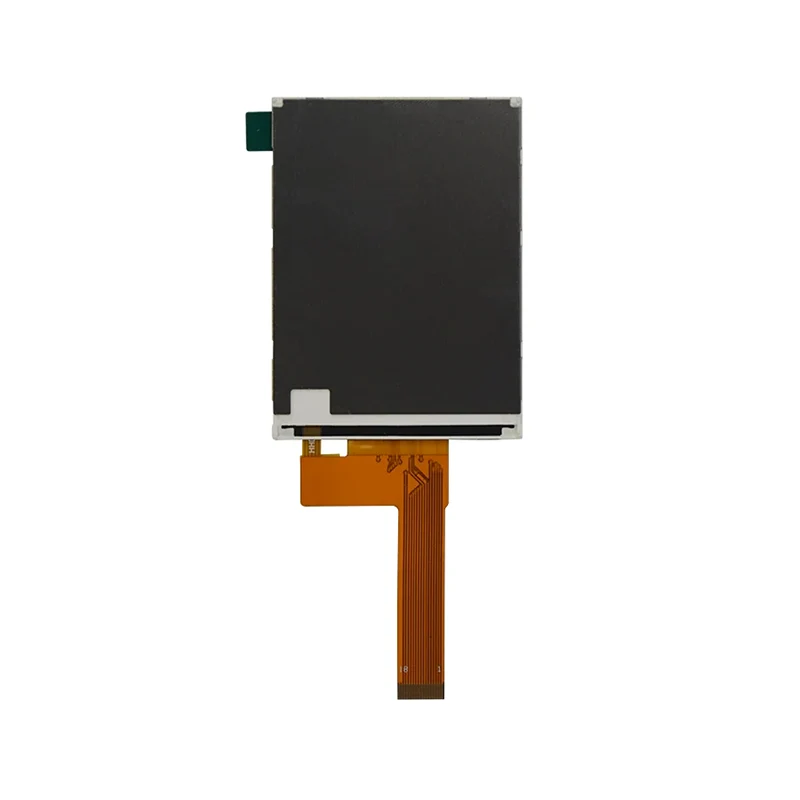

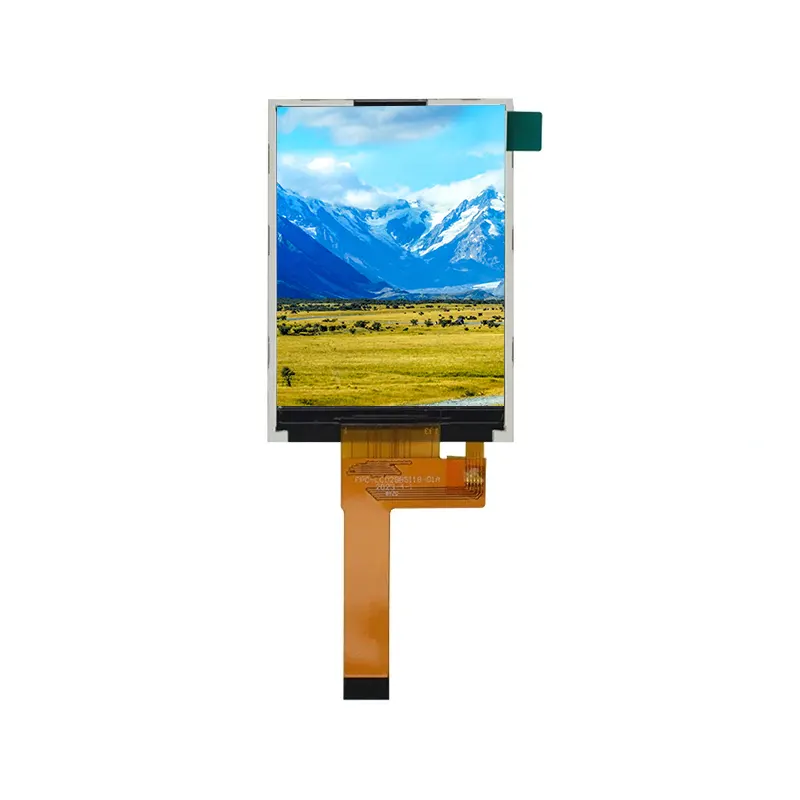

2.7' கிராஃபிக் ஸ்டாண்டர்ட் TN TFT LCD ஸ்கிரீன் மாட்யூல்

சீனாவில் ஒரு மூல உற்பத்தியாக, Tianfu உங்கள் தேவைகளுக்கு உயர்தர மற்றும் மலிவான தனிப்பயனாக்கப்பட்ட LCD தொகுதிகளை வழங்குகிறது. 2.7' கிராஃபிக் ஸ்டாண்டர்ட் TN TFT LCD ஸ்கிரீன் மாட்யூல் என்பது ஒரு மேம்பட்ட காட்சித் தீர்வாகும், இது குறைந்த இடவசதியுடன் உட்பொதிக்கப்பட்ட சாதனங்களுக்காக சிறப்பாக வடிவமைக்கப்பட்டுள்ளது, ஆனால் உயர்தர காட்சி செயல்திறனைக் கோருகிறது. இது டிரான்ஸ்மிசிவ் TFT தொழில்நுட்பத்தை ஏற்றுக்கொள்கிறது மற்றும் 16 மில்லியன் வண்ணங்கள் வரையிலான பணக்கார வண்ண காட்சிகளை ஆதரிக்கிறது, இதன் மூலம் தெளிவான மற்றும் தெளிவான படங்கள் மற்றும் டைனமிக் உள்ளடக்கத்தை அதன் சிறிய அளவில் வழங்க உதவுகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

2.7' கிராஃபிக் ஸ்டாண்டர்ட் TN TFT LCD ஸ்கிரீன் மாட்யூல் முதன்மையாக தொழில்துறை மற்றும் ஸ்மார்ட் ஹோம் எல்சிடிகளில் பயன்படுத்தப்படுகிறது. போன்ற:

1.தொழில்துறை கையடக்க முனையம்

தொழில்துறை கையடக்கங்கள்: PDA/பார்கோடு ஸ்கேனர்களுக்கான தனிப்பயன் LCDகள்

நீடித்த LCDகள் | இண்டஸ்ட்ரியல் டிடெக்டர்கள் & டேட்டா டெர்மினல்களுக்கு ஏற்றது

இன்வெண்டரி ஸ்கேனர்கள் மற்றும் போர்ட்டபிள் பிரிண்டர்களுக்கான மேம்பட்ட LCDகள்

உயர்தர காட்சிகள் - தொழில்துறை கையடக்க சாதனங்களுக்காக கட்டப்பட்டது

2.ஸ்மார்ட் ஹோம்

ஸ்மார்ட் ஹோம் கண்ட்ரோல் பேனல்கள் | தனிப்பயன் மேம்பட்ட LCD தீர்வுகள்

காபி தயாரிப்பாளர்கள், ரோபோ வெற்றிடங்கள் & ஓவன்களுக்கான நீடித்த LCDகள்

ஸ்மார்ட் ஹோம் டிஸ்ப்ளேக்கள் - உயர் தரம் மற்றும் தனிப்பயன்-பொருத்தம்

விவரங்கள்

Tianfu தனிப்பயனாக்கப்பட்ட 2.7' கிராஃபிக் தரநிலை TN TFT LCD திரை தொகுதி விவரக்குறிப்பு

தொகுதி வகை	2.7" TFT/16M நிறம்
தீர்மானம்	960×240 பிக்சல்கள் (கிராஃபிக் டாட்-மேட்ரிக்ஸ்)
இடைமுகம்	SPI & RGB
காட்சி முறை	டிரான்ஸ்மிசிவ் டிஎஃப்டி
பின்னொளி	வெள்ளை LED (இணை)
இயந்திர பரிமாணங்கள்	39.1(W) × 67.5(H) × 2.4(T) mm (FPC விலக்கப்பட்டுள்ளது)
செயலில் உள்ள பகுதி	33.06(W) × 58.80(H) மிமீ
பிக்சல் பிட்ச்	0.18375(W) × 0.13775(H) மிமீ
மின் விவரக்குறிப்புகள்	· லாஜிக் வோல்டேஜ் (VDD): 3.0–3.6V (வகை. 3.3V) · உள்ளீட்டு மின்னழுத்தம் (VIH): 0.8×IOVCC முதல் IOVCC வரை · உள்ளீட்டு மின்னழுத்தம் (VIL): -0.3V முதல் 0.2×IOVCC வரை தற்போதைய நுகர்வு: 8mA (வகை.)
பின்னொளி விவரக்குறிப்புகள்	· மின்னழுத்தம்: 8.7–10.2V · தற்போதைய: 15-25mA · இயக்க வெப்பநிலை: -20°C முதல் +70°C வரை · சேமிப்பு வெப்பநிலை: -30°C முதல் +80°C வரை
நேர பண்புகள்	· CLKIN அதிர்வெண்: 13.5–30MHz (வகை. 27MHz) · HSD காலம்: 1024–1907 CLKIN சுழற்சிகள் · செங்குத்து ஒத்திசைவு: 242.5–450.5H (NTSC/PAL)

தியான்ஃபுவிடமிருந்து ஒரு நிஜ-உலக பயன்பாட்டு அனுபவம்: மொபைல் டேட்டா டெர்மினல் உற்பத்தியாளரின் பார்வை

"புதிய தலைமுறை தொழில்துறை பிடிஏவை உருவாக்கும் போது, இந்த 2.7' கிராஃபிக் ஸ்டாண்டர்ட் TN TFT LCD ஸ்கிரீன் மாட்யூல் எங்கள் இறுதி தேர்வாக மாறியது. அதன் உயர்-பிரகாசம் பின்னொளி (நாங்கள் 500 cd/m² பதிப்பைத் தனிப்பயனாக்கினோம்) மற்றும் ஆண்டி-க்ளேர் சிகிச்சையானது கடினமான வெளிப்புற ஒளியின் கீழ் கடினமான திரை உள்ளடக்கத்தை அடையாளம் காணும் வலியை முற்றிலும் தீர்த்தது."

"960×240 அகலத்திரை விகிதம் மொபைல் டேட்டா டெர்மினல்களின் தொடர்பு தர்க்கத்துடன் மிகவும் இணக்கமானது: பார்கோடுகள் மற்றும் வேபில் எண்களை முழுமையாகக் காட்ட கிடைமட்ட இடம் போதுமானது, அதே சமயம் செங்குத்து தளவமைப்பு கிளாசிக் UI வடிவமைப்பான 'தகவல் காட்சிப் பகுதி + கீழ்நிலை நிலையான பொத்தான்களுக்குள்' சிறப்பாகப் பொருந்துகிறது."

"SPI இடைமுகத்தின் குறைந்த-சக்தி நுகர்வு அம்சம் டெர்மினல் பேட்டரி ஆயுளை நேரடியாக மேம்படுத்துகிறது. தொகுதிக்கான லாஜிக் சக்தி நுகர்வு 8mA மட்டுமே, எங்களின் சுய-மேம்படுத்தப்பட்ட பின்னொளி கிரேடிங் கட்டுப்பாட்டு உத்தியுடன் இணைந்து, தொடர்ச்சியான ஸ்கேனிங் செயல்பாட்டுக் காட்சிகளில் சாதனத்தின் ஒட்டுமொத்த பேட்டரி ஆயுள் சுமார் 18% அதிகரித்துள்ளது."

"அகலமான வெப்பநிலை நிலைப்புத்தன்மை (-20°C முதல் +70°C வரை) மற்றும் தொகுதியின் இயந்திர நம்பகத்தன்மை ஆகியவை எங்கள் கடுமையான சோதனைகளில் தேர்ச்சி பெற்றுள்ளன, இதில் உயர்-குறைந்த வெப்பநிலை சைக்கிள் ஓட்டுதல் மற்றும் 1.2-மீட்டர் டிராப் சோதனைகள் உட்பட, தொழில்துறை சூழல்களில் நீடித்துழைக்கும் தேவைகளை முழுமையாக பூர்த்தி செய்தன."

இலக்கு மேம்படுத்தல் & ஆதரவு

அத்தகைய பயன்பாடுகளுக்கு மேம்படுத்தப்பட்ட தீர்வுகளை நாங்கள் வழங்குகிறோம்:

பிரத்தியேக அம்சங்கள்: மேம்படுத்தப்பட்ட பின்னொளி இயக்கி (PWM டிம்மிங்/விரைவான எழுச்சியை ஆதரிக்கிறது), கையுறை தொடுதல், குறுக்கீடு எதிர்ப்பு வடிவமைப்பு மற்றும் ஆற்றல் சேமிப்பு முறை கிட்.

தொழில்துறை தனிப்பயனாக்கம்: எக்ஸ்பிரஸ் லாஜிஸ்டிக்ஸ், குளிர் சங்கிலி கிடங்கு மற்றும் வெளிப்புற ஆய்வுகள் போன்ற காட்சிகளுக்கு உகந்ததாக தனிப்பயனாக்கப்பட்ட பதிப்புகள் உள்ளன.

விரைவான ஆதரவு: பிரதான ஸ்கேனிங் இயந்திரங்கள், உற்பத்தி வரி சோதனை கருவிகள் மற்றும் நீண்ட கால விநியோக உத்தரவாதத்துடன் இணக்கமான குறிப்பு வடிவமைப்புகளை வழங்கவும்.

வாடிக்கையாளர் கருத்து

"கடந்த 18 மாதங்களில், எங்கள் மூன்று டெர்மினல் தயாரிப்புகளில் இந்த தொகுதியின் 35,000 யூனிட்களுக்கு மேல் ஒட்டுமொத்தமாகப் பயன்படுத்தியுள்ளோம். எங்களின் பெரிய அளவிலான உற்பத்தி மற்றும் விற்பனைக்குப் பிந்தைய பராமரிப்புக்கு உறுதியான உத்தரவாதத்தை வழங்கும் சிறந்த தொகுதி நிலைத்தன்மை மற்றும் மிக விரைவான தொழில்நுட்ப ஆதரவு பதில் எங்களுக்கு மிகவும் திருப்தி அளிக்கிறது. Tianfu நம்பகமான மற்றும் தனிப்பயனாக்கப்பட்ட LCD தொழிற்சாலையாகும்

Tianfu 2.7' TFT LCD திரை தொகுதி பயன்பாடு

Tianfu முன்னணி நேரம்

நிலையான தயாரிப்புகள்		தனிப்பயனாக்கப்பட்ட தயாரிப்புகள்
ஆர்டர் அளவு	டெலிவரி நேரம்	தனிப்பயனாக்குதல் வகை	டெலிவரி நேரம்
1-30 பிசிஎஸ்	உடனே	பொது	5-8 வாரங்கள்
31-100 பிசிஎஸ்	1 வாரம்	FPC	4 வாரங்கள்
101-500 பிசிஎஸ்	1-2 வாரங்கள்	CTP	6 வாரங்கள்
501-1000 பிசிஎஸ்	2-5 வாரங்கள்	பி/எல்	6 வாரங்கள்
1001-5000 பிசிஎஸ்	4-5 வாரங்கள்	ஓட்டுனர் பலகை	8 வாரங்கள்
5000+ பிசிஎஸ்	5-7 வாரங்கள்	எல்சிடி பேனல்	16 வாரங்கள்

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: SPI மற்றும் RGB இடைமுகங்களுக்கு இடையே எப்படி தேர்வு செய்வது?

ப: இரண்டு இடைமுகங்களும் வெவ்வேறு பயன்பாட்டுத் தேவைகளைப் பூர்த்தி செய்கின்றன:

SPI இடைமுகம் குறைந்த எண்ணிக்கையிலான பின்களைக் கொண்டுள்ளது (பொதுவாக 3-4 தரவுக் கோடுகள்), MCU பின் வளங்கள் குறைவாக இருக்கும் மற்றும் நிலையான படங்களைக் காண்பித்தல் அல்லது மெதுவாகத் தரவைப் புதுப்பித்தல் போன்ற குறைந்த அளவிலான புதுப்பிப்புத் தேவைகள் இருக்கும் சூழ்நிலைகளுக்கு ஏற்றது.

RGB இடைமுகம் அதிக புதுப்பிப்பு விகிதத்துடன் இணையான தரவு பரிமாற்றத்தை செயல்படுத்துகிறது, டைனமிக் உள்ளடக்கம், வீடியோக்கள் அல்லது விரைவாக மாறும் கிராபிக்ஸ் ஆகியவற்றைக் காண்பிக்க ஏற்றது, ஆனால் அதற்கு அதிக பின் ஆதாரங்கள் தேவைப்படுகின்றன.

Q2: பின்னொளிக்கு 8.7–10.2V ஒப்பீட்டளவில் உயர் மின்னழுத்தம் ஏன் தேவைப்படுகிறது?

ப: இந்த மாட்யூல் பல LED களுடன் இணையாக இணைக்கப்பட்ட பின்னொளி வடிவமைப்பை ஏற்றுக்கொள்கிறது. ஒப்பீட்டளவில் அதிக மின்னழுத்தத் தேவை என்பது பொதுவாக பின்னொளியானது தொடரில் இணைக்கப்பட்ட பல LED களைக் கொண்டுள்ளது, இது சீரான மற்றும் போதுமான பிரகாசத்தை வழங்க முடியும். உண்மையான பயன்பாட்டில், ஒரு பிரத்யேக பின்னொளி இயக்கி சுற்று தேவைப்படுகிறது; அதை நேரடியாக 3.3V லாஜிக் பவர் சப்ளையுடன் இணைக்க முடியாது.

Q3: தொகுதியின் இயக்க வெப்பநிலை வரம்பு தொழில்துறை பயன்பாட்டுத் தேவைகளைப் பூர்த்திசெய்கிறதா?

ப: ஆம். -20°C முதல் +70°C வரையிலான இயக்க வெப்பநிலை வரம்பு பெரும்பாலான தொழில்துறை சூழல்களின் தேவைகளை உள்ளடக்கியது. மிகவும் தீவிரமான சூழல்களுக்கு (வெளிப்புற கடுமையான குளிர் அல்லது அதிக வெப்பநிலை பட்டறைகள் போன்றவை), -40°C முதல் +85°C வரையிலான சிறப்புத் தேவைகளைப் பூர்த்தி செய்யும் பரந்த-வெப்பநிலை பதிப்பை (தனிப்பயனாக்குதல் தேவை) நாங்கள் வழங்கலாம்.

Q4: தொகுதியின் இயக்க வெப்பநிலை வரம்பு தொழில்துறை பயன்பாட்டுத் தேவைகளைப் பூர்த்திசெய்கிறதா?

Q5: இந்தக் காட்சித் திரையை எவ்வாறு இயக்குவது? என்ன புற சுற்றுகள் தேவை?

ப: ஒரு அடிப்படை அமைப்பு தேவை:

3.3V லாஜிக் பவர் சப்ளை (துல்லியம் ±5%)

8-10V பின்னொளி இயக்கி சுற்று (நிலையான மின்னோட்டம் 15-25mA)

MCU அல்லது காட்சி கட்டுப்படுத்தி (SPI அல்லது RGB இடைமுகத்தை ஆதரிக்கிறது)

விருப்பமானது: தொடுதிரை கட்டுப்படுத்தி (தொடு-இயக்கப்பட்ட பதிப்புகளுக்கு)

நாங்கள் முழுமையான குறிப்பு வடிவமைப்பு சுற்று வரைபடங்கள் மற்றும் இயக்கி மாதிரி குறியீடுகளை வழங்குகிறோம் (STM32, ESP32 மற்றும் Arduino போன்ற துணை தளங்கள்).

Q6: இந்தக் காட்சித் திரையில் தனிப்பயனாக்கத்தின் என்ன அம்சங்கள் ஆதரிக்கப்படுகின்றன?

ப: முக்கிய தனிப்பயனாக்குதல் விருப்பங்களுடன், தொழில்துறையில் முன்னணி மாடுலர் தனிப்பயனாக்குதல் சேவைகளை நாங்கள் வழங்குகிறோம்:

இடைமுகம் மற்றும் பின் தனிப்பயனாக்கம்

உங்கள் PCB தளவமைப்பிற்கு ஏற்றவாறு FPC இணைப்பு நிலை மற்றும் பின் வரிசையை சரிசெய்யவும்

SPI இடைமுகக் கட்டளைத் தொகுப்புகளை உங்கள் முதன்மைக் கட்டுப்பாட்டுச் சில்லுடன் பொருந்துமாறு தனிப்பயனாக்குங்கள்

தொடுதிரைகள் அல்லது சுற்றுப்புற ஒளி உணரிகளுக்கு I2C இடைமுகத்தைச் சேர்க்கவும்

ஆப்டிகல் செயல்திறன் சரிசெய்தல்

திரவ படிகப் பொருட்களை வெவ்வேறு கோணங்களில் மாற்றவும் (IPS/FFS/TN)

பின்னொளி பிரகாசத்தை சரிசெய்யவும் (விரும்பினால் வரம்பு: 150–800 cd/m²)

போலரைசர் கோணத்தை மாற்றவும் (0°/90°/180°/270°)

கண்ணை கூசும் எதிர்ப்பு மற்றும் கைரேகை எதிர்ப்பு போன்ற மேற்பரப்பு சிகிச்சைகளைச் சேர்க்கவும்

இயந்திர அமைப்பு தழுவல்

ஒட்டுமொத்த தொகுதி தடிமன் (குறைந்தபட்ச தடிமன் 1.8 மிமீ வரை) சரிசெய்யவும்

FPC நீளம் மற்றும் கேபிள் வெளியேறும் திசையை மாற்றவும்

பெருகிவரும் துளை நிலைகளைச் சேர்க்கவும் அல்லது குறைக்கவும்

குறிப்பிட்ட சீல் தேவைகளுக்கு சட்ட வடிவமைப்பை மாற்றியமைக்கவும்

சிறப்பு சுற்றுச்சூழல் தழுவல்

பரந்த வெப்பநிலை பதிப்பு (-40°C முதல் +85°C வரை)

வெளிப்புறத் தெரிவுக்கான உயர்-பிரகாச பதிப்பு

அதிர்வு-எதிர்ப்பு வலுவூட்டப்பட்ட வடிவமைப்பு
