2.8 '8 பிட் ஸ்டாண்டர்ட் டிஎன் டிஎஃப்டி எல்சிடி ஸ்கிரீன் தொகுதி

தியான்ஃபு 2.8 '8 பிட் ஸ்டாண்டர்ட் டிஎன் டிஎஃப்டி எல்சிடி திரை தொகுதி: முரட்டுத்தனமான -20 ° சி முதல் +70 ° சி செயல்பாடு (சேமிப்பு: -30 ° சி முதல் +80 ° சி) எஸ்.டி 77789 வி டிரைவர், 262 கே வண்ணங்கள் மற்றும் 500: 1 மாறுபாடு. SPI/RGB/8-BIT இணை இடைமுகங்களை ஆதரிக்கிறது. அம்சங்கள் 4-எல்இடி பின்னொளி (3.2 வி, 80 எம்ஏ, 280 சிடி/மீ²), 16 எம்எஸ் பதில் மற்றும் காம்பாக்ட் 50.0 × 69.20 × 2.9 மிமீ வடிவமைப்பு. 2.8 '8 பிட் ஸ்டாண்டர்ட் டிஎன் டிஎஃப்டி எல்சிடி ஸ்கிரீன் தொகுதி வாகன எச்எம்ஐ, தொழில்துறை கட்டுப்பாடுகள் மற்றும் வெப்ப அதிர்ச்சி/ஈரப்பதம் எதிர்ப்பைக் கொண்ட வெளிப்புற ஐஓடி ஆகியவற்றிற்காக கட்டப்பட்டுள்ளது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

சிறிய தொகுதி சோதனை ஆர்டர்கள் மற்றும் தனிப்பயன் ஃபார்ம்வேர்/இடைமுக வடிவமைப்புகளை ஆதரிக்கும், சீனா டியான்ஃபு டிஎஃப்டி எல்சிடி ஸ்கிரீன் தொகுதி தொழிற்சாலை, 12 மாத உத்தரவாதத்தால் ஆதரிக்கப்படும் ஸ்மார்ட் கட்டுப்பாடுகள்/போர்ட்டபிள் கருவிகளில் தடையற்ற ஒருங்கிணைப்பை உறுதி செய்கிறது.

தியான்ஃபு 2.8 '8 பிட் ஸ்டாண்டர்ட் டிஎன் டிஎஃப்டி எல்சிடி ஸ்கிரீன் தொகுதி பங்கு அம்சங்களில்

1. நோய்க்கிரும-தர ஆயுள்

90% ஈரப்பதம் எதிர்ப்புடன் -20 ° C முதல் +70 ° C வரை இயங்குகிறது மற்றும் வெப்ப அதிர்ச்சி சோதனைகளில் (-20 ° C ↔70 ° C) தப்பிப்பிழைக்கிறது, இது வாகன, வெளிப்புற மற்றும் கடுமையான தொழில்துறை சூழல்களில் நம்பகத்தன்மையை உறுதி செய்கிறது.

2. பல-இடைமுக நெகிழ்வுத்தன்மை

8-பிட் இணையான, எஸ்பிஐ மற்றும் தொடர் இடைமுகங்களை ஆதரிக்கிறது, இது தடையற்ற ஒருங்கிணைப்பு மற்றும் குறைக்கப்பட்ட வளர்ச்சி நேரத்திற்கு மாறுபட்ட MCU களுடன் இணக்கமானது.

3. உயர் செயல்திறன் காட்சி

262 கே வண்ணங்கள், 500: 1 மாறுபட்ட விகிதம் மற்றும் டைனமிக் பயன்பாடுகளில் மிருதுவான காட்சிகளுக்கு 16 எம்எஸ் மறுமொழி நேரம் கொண்ட 240 × 320 தெளிவுத்திறன்.

4. உள்வைப்பு சக்தி செயல்திறன்

பரந்த மின்னழுத்த உள்ளீடு (2.5–3.6 வி) மற்றும் ஆற்றல்-திறமையான 4-எல்இடி பின்னொளி (3.2 வி @80 எம்ஏ, 280 சிடி/மீ²) பிரகாசத்தை சமரசம் செய்யாமல் மின் நுகர்வு குறைக்கிறது.

தியான்ஃபு தனிப்பயனாக்கப்பட்டது 2.8 '8 பிட் ஸ்டாண்டர்ட் டிஎன் டிஎஃப்டி எல்சிடி திரை தொகுதி விவரக்குறிப்பு

காட்சி வகை	2.8 "TFT-LCD (பொதுவாக வெள்ளை, பரிமாற்றம்)
தீர்மானம்	240 × 320 பிக்சல்கள் (கிராஃபிக் டாட்-மேட்ரிக்ஸ்)
செயலில் உள்ள பகுதி	43.20 மிமீ (டபிள்யூ) × 57.60 மிமீ (எச்)
இயக்கி ஐசி	ST7789V
தர்க்க மின்னழுத்தம் (வி.சி.சி)	2.5–3.6 வி (தட்டச்சு. 3.3 வி)
உள்ளீட்டு மின்னழுத்தம் (வில்/VIH)	குறைந்த: GND -0.2 × VCC / உயர்: 0.8 × VCC -VC
பின்னொளி உள்ளமைவு	இணையாக 4 வெள்ளை எல்.ஈ.டிக்கள் (80 எம்ஏ 3.2 வி)
பின்னொளி பிரகாசம்	250–300 குறுவட்டு/m² (தட்டச்சு. 280 குறுவட்டு/m²)

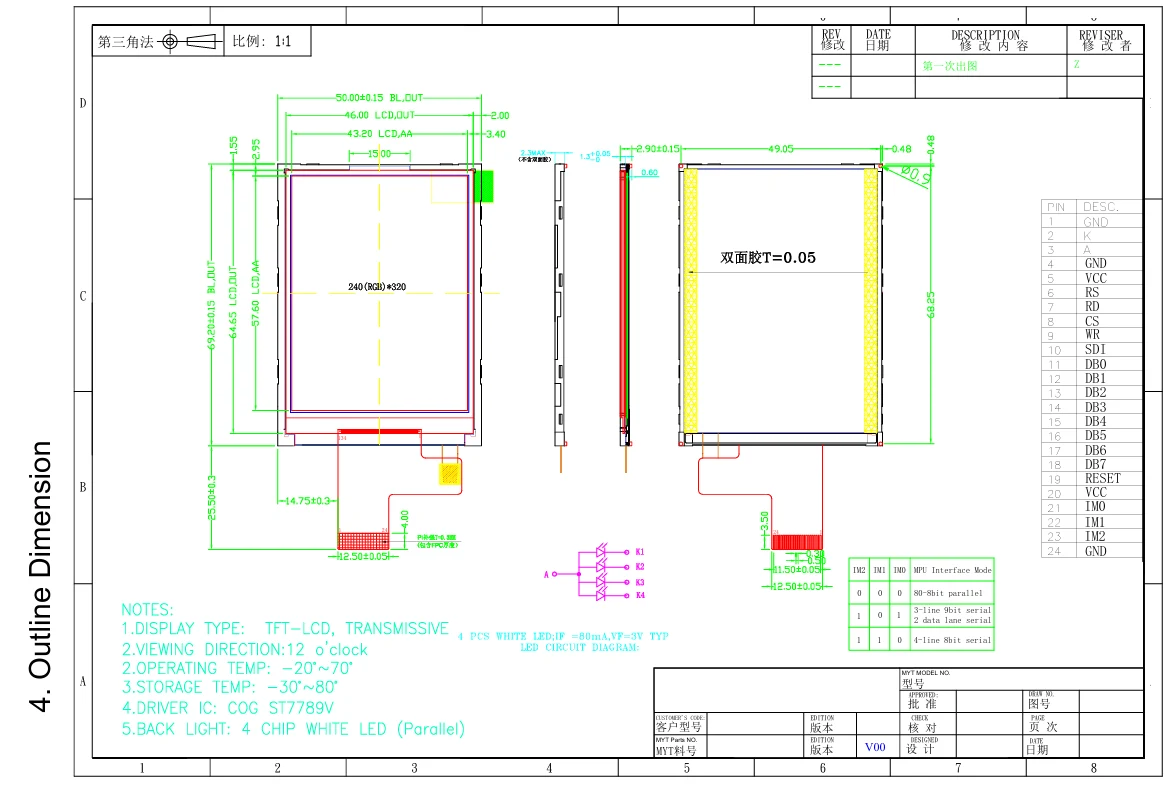

அவுட்லைன் பரிமாணங்கள்	50.0 மிமீ (டபிள்யூ) × 69.20 மிமீ (எச்) × 2.9 மிமீ (டி)
இயக்க வெப்பநிலை	-20 ° C முதல் +70 ° C வரை (90% RH அதிகபட்சம்)
சேமிப்பு வெப்பநிலை	-30 ° C முதல் +80 ° C வரை (80% RH அதிகபட்சம்)
மாறுபட்ட விகிதம்	500: 1 (வழக்கமான)
மறுமொழி நேரம்	16 எம்எஸ் (வழக்கமான)
கோணத்தைப் பார்க்கும்	- கிடைமட்ட: ± 45 ° (Cr≥10) - செங்குத்து (மேல்/கீழ்): 50 °/20 ° (Cr≥10)
கலர் கமுத் (சிஐஇ 1931)	வெள்ளை: (0.301x, 0.337y) சிவப்பு: (0.621x, 0.332y) பச்சை: (0.294x, 0.577y) நீலம்: (0.141x, 0.157y)
பரிமாற்றம்	6.4% (வழக்கமான)
இடைமுக வகை	- 8-பிட் எம்.சி.யு இணை (8080 நேரம்) -3-வரி 9-பிட் சீரியல் -2-தரவு-பாதை சீரியல் -4-வரி 8-பிட் சீரியல்

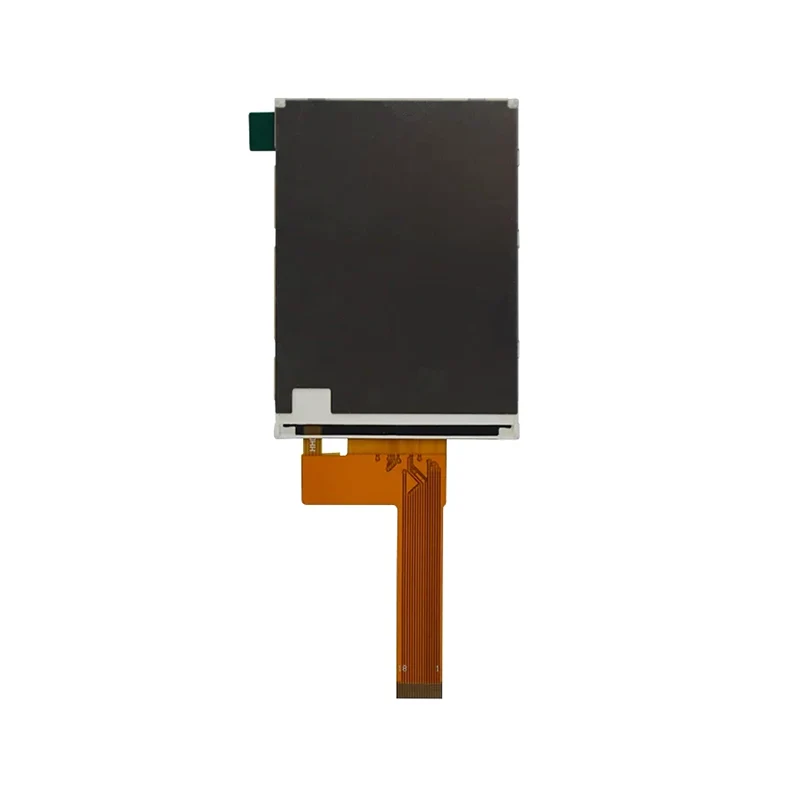

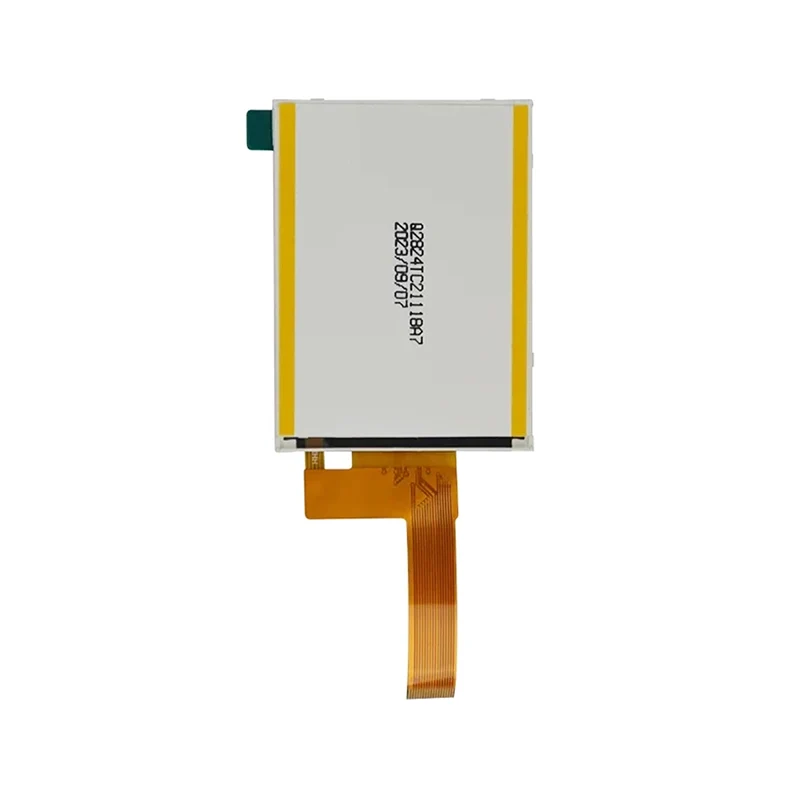

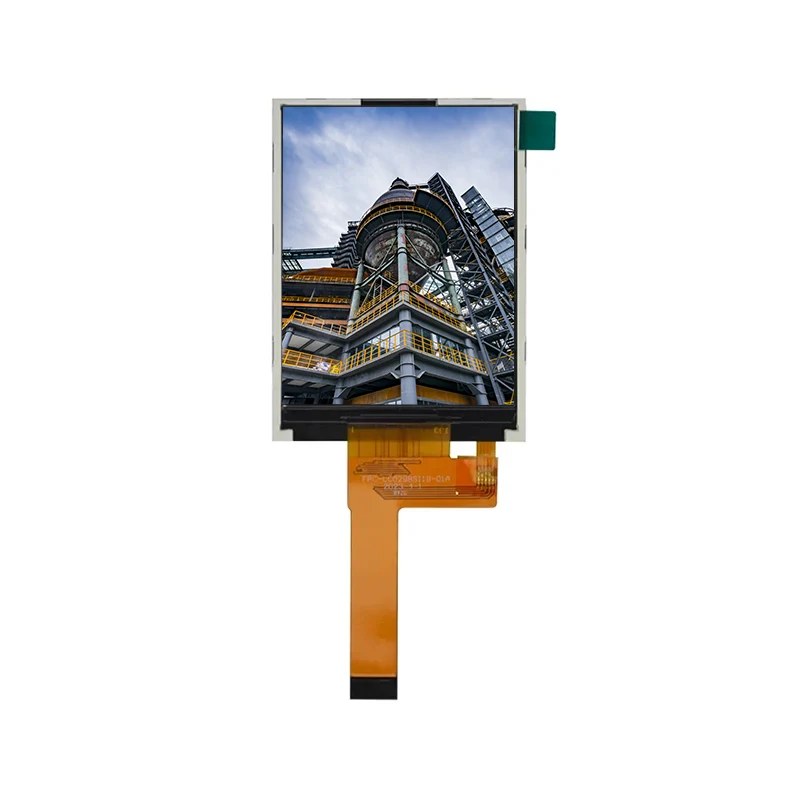

தியான்ஃபு 2.8 '8 பிட் ஸ்டாண்டர்ட் டிஎன் டிஎஃப்டி எல்சிடி திரை தொகுதி விவரங்கள்

TIANFU நிலையான TN TFT LCD திரை தொகுதி பயன்பாடு

தியான்ஃபு முன்னணி நேரம்

நிலையான தயாரிப்புகள்		தனிப்பயனாக்கப்பட்ட தயாரிப்புகள்
ஆர்டர் அளவு	விநியோக நேரம்	தனிப்பயனாக்குதல் வகை	விநியோக நேரம்
1-30 பிசிக்கள்	உடனடியாக	பொது	5-8 வாரங்கள்
31-100 பிசிக்கள்	1 வாரம்	FPC	4 வாரங்கள்
101-500 பிசிக்கள்	1-2 வாரங்கள்	சி.டி.பி.	6 வாரங்கள்
501-1000 பிசிக்கள்	2-5 வாரங்கள்	பி/எல்	6 வாரங்கள்
1001-5000 பிசிக்கள்	4-5 வாரங்கள்	டிரைவர் போர்டு	8 வாரங்கள்
5000+ பிசிக்கள்	5-7 வாரங்கள்	எல்சிடி பேனல்	16 வாரங்கள்
