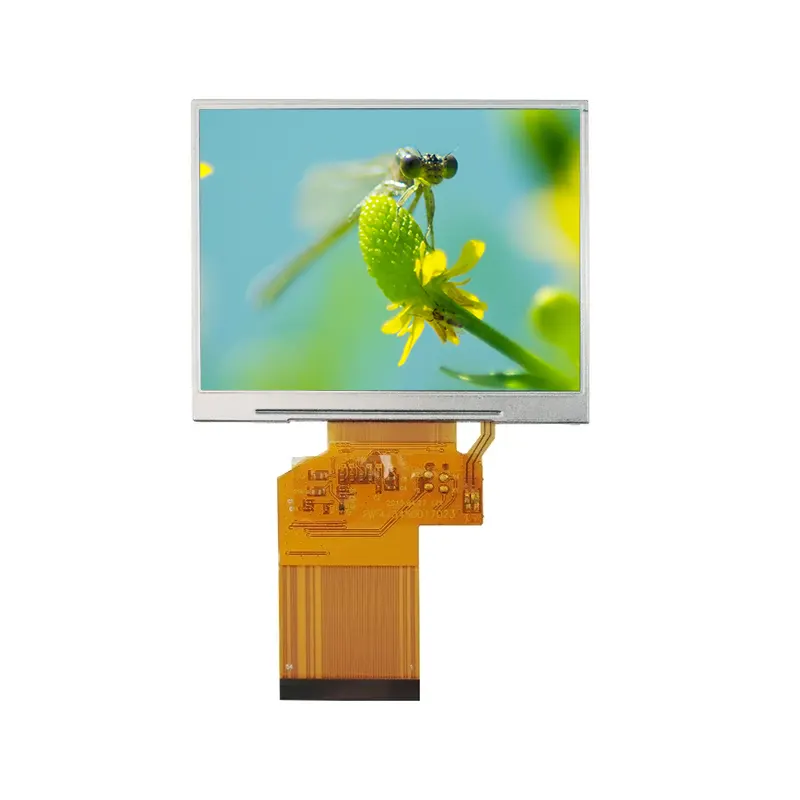

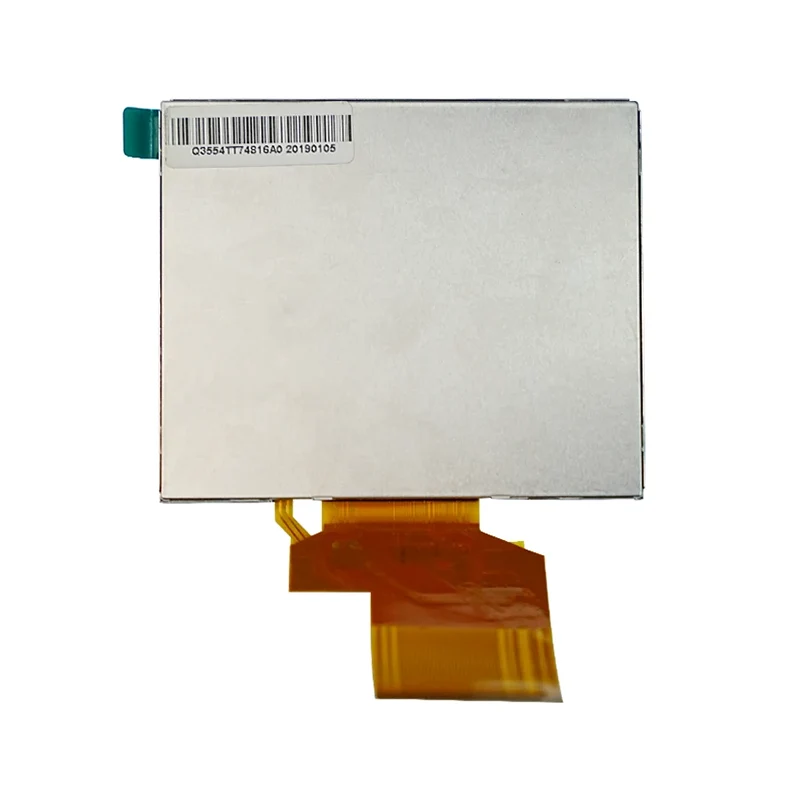

3.5' இண்டஸ்ட்ரியல் ஸ்டாண்டர்ட் TN TFT LCD ஸ்கிரீன் மாட்யூல்

உயர்தர, செலவு குறைந்த மற்றும் தனிப்பயனாக்கக்கூடிய காட்சிகளில் நிபுணத்துவம் பெற்ற சீன LCD உற்பத்தியாளரான Tianfu, 3.5' Industrial Standard TN TFT LCD ஸ்கிரீன் மாட்யூலை வழங்குகிறது. கடுமையான சூழல்களுக்காக வடிவமைக்கப்பட்ட இந்த தொகுதி 320×RGB×240 தெளிவுத்திறன், 16.7M வண்ணங்கள் மற்றும் HX8238D இயக்கி IC, பல்துறை இடைமுகங்களை (24-பிட் RGB, சீரியல் RGB, CCIR601/656) ஆதரிக்கிறது. முக்கிய விவரக்குறிப்புகளில் தொழில்துறை-தர வெப்பநிலை ஏற்புத்திறன் (-20°C ~ +70°C இயக்கம், -30°C ~ +80°C சேமிப்பு), 6-எல்இடி பின்னொளி, 350:1 கான்ட்ராஸ்ட் விகிதம் மற்றும் கச்சிதமான பரிமாணங்கள் (76.90×63.9×3.26 மிமீ) ஆகியவை அடங்கும்.

விவரக்குறிப்பு

Tianfu 3.5’ TFT LCD திரை தொகுதி விவரங்கள்

மனித-இயந்திர இடைமுகம் (HMI), ஸ்டேட்டஸ் டிஸ்ப்ளே மீட்டர்கள், போர்ட்டபிள் டிவைஸ் ஸ்கிரீன்கள் அல்லது மல்டிமீடியா பிளேபேக் டெர்மினல்களில் பயன்படுத்தப்பட்டாலும், 3.5' இண்டஸ்ட்ரியல் ஸ்டாண்டர்ட் TN TFT LCD ஸ்கிரீன் மாட்யூல் தெளிவான, நிலையான மற்றும் நம்பகமான காட்சி தீர்வுகளை வழங்குகிறது.

1. தொழில்துறை கட்டுப்பாடு & ஆட்டோமேஷன்

பிஎல்சி கண்ட்ரோல் பேனல்கள் மற்றும் மனித இயந்திர இடைமுகங்கள் (HMI)

· கையடக்க சோதனை கருவிகள் (மல்டிமீட்டர்கள், அலைக்காட்டிகள்)

தொழில்துறை ரோபோ/ஆட்டோமேஷன் ஆபரேஷன் பேனல்கள்

ரிமோட் கண்ட்ரோல் யூனிட்கள் (கிரேன்கள், கட்டுமான இயந்திரங்கள்)

· போர்ட்டபிள் தரவு கையகப்படுத்தல் மற்றும் ஆய்வு முனையங்கள்

2.  ஸ்மார்ட் ஹோம் & இன்டர்நெட் ஆஃப் திங்ஸ் (IoT)

· ஸ்மார்ட் ஹோம் கண்ட்ரோல் பேனல்கள்/சென்ட்ரல் கண்ட்ரோல் ஸ்கிரீன்கள்

· ஸ்மார்ட் வால் சுவிட்சுகள்

· வீட்டு உபயோகக் கட்டுப்பாட்டு பேனல்கள் (ஏர் கண்டிஷனர்கள், வாஷிங் மெஷின்கள், ஸ்மார்ட் ரெஃப்ரிஜிரேட்டர் கதவுகள்/ஐஸ்மேக்கர்ஸ், டிஷ்வாஷர்கள், ஓவன்கள், நீராவி அடுப்புகள், முன்-லோட் வாஷிங்/ட்ரையிங் காம்போஸ், ஸ்மார்ட் ஏர் கண்டிஷனர்/புதிய காற்று அமைப்பு கட்டுப்பாடுகள், ஸ்மார்ட் வாட்டர் ஹீட்டர்கள்)

3. நுகர்வோர் எலெக்ட்ரானிக்ஸ் & வணிக உபகரணங்கள்

· போர்ட்டபிள் கேம் கன்சோல்கள், டிஜிட்டல் போட்டோ ஃப்ரேம்கள், போர்ட்டபிள் டிவிடி பிளேயர்கள், புளூடூத் ஸ்பீக்கர்/ரேடியோ டிஸ்ப்ளே ஸ்கிரீன்கள், பிஓஎஸ் டெர்மினல்கள், ஆர்டர் டெர்மினல்கள், டைம் அட்டெண்டன்ஸ் மெஷின்கள், எலக்ட்ரானிக் டிக்ஷனரிகள், ஆரம்பக் கல்வி இயந்திரங்கள்/கற்றல் சாதனங்கள், மின்னணு விசைப்பலகைகள், வர்த்தக டெர்மினல்கள் ஸ்கேனர்கள்)

200 க்கும் மேற்பட்ட வாடிக்கையாளர்கள் ஏன் எங்களைத் தொடர்ந்து தேர்வு செய்கிறார்கள்?

முக்கிய நன்மைகள்

• உயர் இணக்கத்தன்மைக்கான பல இடைமுக வடிவமைப்பு

இணையான RGB, சீரியல் RGB மற்றும் CCIR656/601 ஆகியவற்றை ஒரே நேரத்தில் ஆதரிக்கிறது, வெவ்வேறு முக்கிய கட்டுப்பாட்டு திட்டங்களுக்கு நெகிழ்வான தழுவலை செயல்படுத்துகிறது மற்றும் வாடிக்கையாளர்களின் வன்பொருள் சரிசெய்தல் செலவுகளைக் குறைக்கிறது.

• தொழில்துறை தர சுற்றுச்சூழல் தழுவல்

-10°C ~ +60°C இன் இயக்க வெப்பநிலை வரம்பைக் கொண்டுள்ளது மற்றும் அதிக-குறைந்த வெப்பநிலை சேமிப்பு, வெப்பநிலை சைக்கிள் ஓட்டுதல், அதிர்வு மற்றும் ESD உள்ளிட்ட பல நம்பகத்தன்மை சோதனைகளில் தேர்ச்சி பெற்றுள்ளது, இது கடுமையான சூழல்களுக்கு ஏற்றதாக அமைகிறது.

• உகந்த ஆப்டிகல் & டச் அனுபவம்

குறுக்கீடு விளிம்புகளை அகற்ற மற்றும் மென்மையான தொடுதல் செயல்பாட்டை உறுதிப்படுத்த நியூட்டன்-ரிங் ரெசிஸ்டண்ட் மேட் ஃபிலிமை ஏற்றுக்கொள்கிறது; மேற்பரப்பு கடினத்தன்மை கீறல் எதிர்ப்பிற்கு ≥ 3H ஆகும், இது உயர் அதிர்வெண் செயல்பாட்டுக் காட்சிகளுக்கு ஏற்றது.

• துல்லியமான மெக்கானிக்கல் அமைப்பு & எளிதான-அசெம்பிளி வடிவமைப்பு

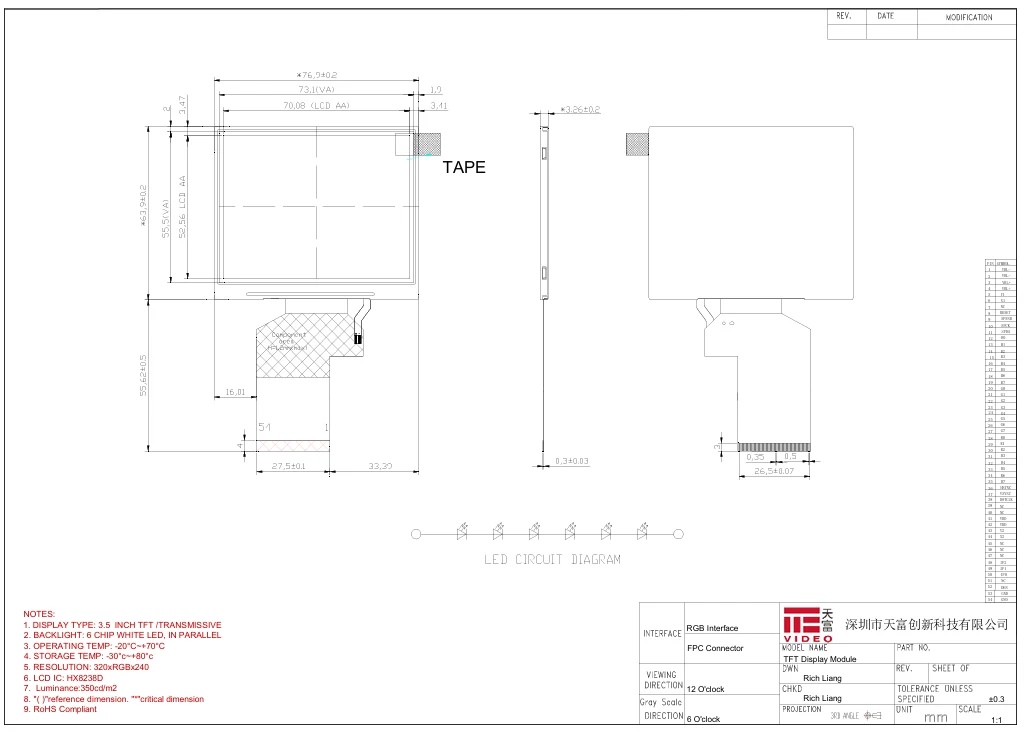

AA, OD, VA, மற்றும் ரப்பர் பிரேம் உள்ளிட்ட பல முக்கிய பரிமாணங்களை வழங்குகிறது, வாடிக்கையாளர்களின் கட்டமைப்பு துளை திறப்பு மற்றும் லேமினேஷன் வடிவமைப்பை எளிதாக்குகிறது மற்றும் அசெம்பிளி சிரமத்தை குறைக்கிறது.

• பரந்த மின்னழுத்தம் மற்றும் குறைந்த மின் நுகர்வு

2.6V–3.6V அளவிலான பரந்த மின்னழுத்த உள்ளீட்டு வரம்பைக் கொண்டுள்ளது, மின் விநியோக ஏற்ற இறக்கங்களுக்கு குறைந்த உணர்திறன் கொண்டது, பேட்டரியால் இயங்கும் அல்லது தொழில்துறை மின்சாரம் வழங்கல் சூழல்களுக்கு ஏற்றது.

16 வருட சிறப்பு அனுபவத்துடன் உங்கள் நம்பகமான LCD பார்ட்னர்---Tianfu

அளவுருக்கள் மற்றும் விலைகளுக்கு அப்பால், பல சப்ளையர்களை நீங்கள் ஒப்பிட்டுப் பார்த்தால், திரவ படிகக் காட்சித் துறையில் 16 ஆண்டுகளுக்கும் மேலான அர்ப்பணிப்பு அனுபவத்துடன் சிறிய மற்றும் நடுத்தர அளவிலான உற்பத்தியாளர் என்ற எங்கள் தனித்துவமான மதிப்பை நாங்கள் தெரிவிக்க விரும்புகிறோம். எங்களைத் தேர்ந்தெடுப்பதன் மூலம், நீங்கள் ஒரு காட்சி தொகுதியை விட அதிகமாகப் பெறுவீர்கள் - நிலையான, நம்பகமான மற்றும் மிகவும் பதிலளிக்கக்கூடிய நீண்ட கால கூட்டாளரைப் பெறுவீர்கள்.

✅ எங்கள் தயாரிப்புகளை நாங்கள் அறிவோம், மேலும் முக்கியமாக, உங்கள் தேவைகளை நாங்கள் புரிந்துகொள்கிறோம்

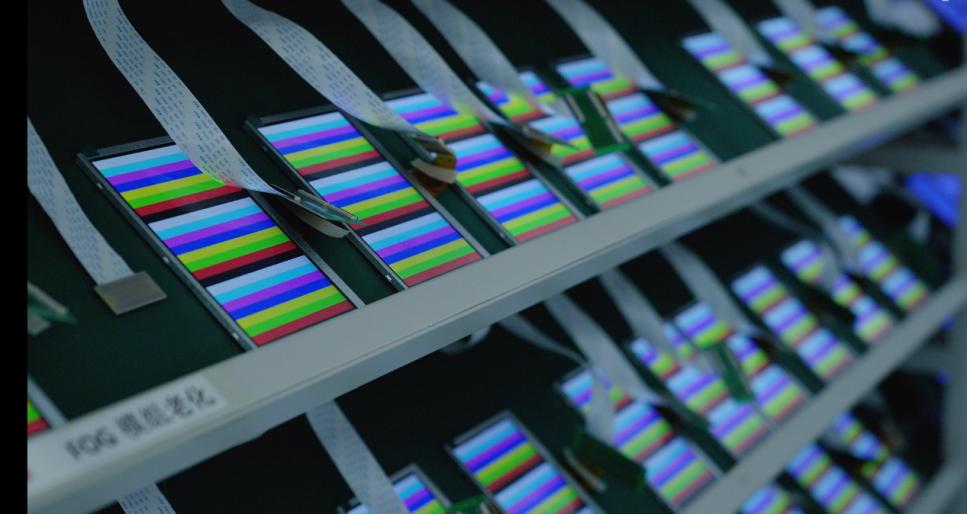

· நிரூபிக்கப்பட்ட உற்பத்தி செயல்முறைகள்: 16 வருட அனுபவம் வாய்ந்த அனுபவமானது, எச்எக்ஸ்8238டி போன்ற கிளாசிக் டிரைவர் ஐசிகளின் பயன்பாட்டின் ஆழமான தேர்ச்சியை எங்களுக்கு வழங்கியுள்ளது. COG பிணைப்பு மற்றும் ITO ஃபிலிம் லேமினேஷன் முதல் வயதான சோதனைகள் மற்றும் 100% ஆய்வு வரை, முதிர்ந்த மற்றும் நிலையான உற்பத்தி பணிப்பாய்வுகளை நாங்கள் நிறுவியுள்ளோம், நீங்கள் பெறும் ஒவ்வொரு தொகுதியும் நிலையான செயல்திறன், நம்பகத்தன்மை மற்றும் நீடித்துழைப்பை வழங்குவதை உறுதிசெய்கிறது.

வலி புள்ளி-இலக்கு வடிவமைப்பு: தொகுதியின் பல இடைமுக இணக்கத்தன்மை (RGB/CCIR) மற்றும் தொழில்துறை தர பரந்த வெப்பநிலை சகிப்புத்தன்மை ஆகியவை விரிவான வாடிக்கையாளர் கருத்துகளின் அடிப்படையில் வடிவமைப்பு மேம்படுத்தல்களின் முடிவுகளாகும். பல திட்டங்களின் பல்வேறு தேவைகளைப் பூர்த்தி செய்ய சிறிய மற்றும் நடுத்தர அளவிலான வாடிக்கையாளர்களுக்கு "பல்துறை" மற்றும் வலுவான காட்சி தேவை என்பதை நாங்கள் புரிந்துகொள்கிறோம்.

✅ எங்கள் மிதமான அளவு என்பது அதிக கவனம் மற்றும் நெகிழ்வுத்தன்மையைக் குறிக்கிறது

· விரைவான பதில் மற்றும் தொடர்பு: பெரிய நிறுவனங்களுக்கு பொதுவான சிக்கலான நடைமுறைகள் இல்லை. உங்கள் தொழில்நுட்ப விசாரணைகள், விவரக்குறிப்பு உறுதிப்படுத்தல்கள் அல்லது மாற்றியமைத்தல் கோரிக்கைகள் அனுபவமிக்க பொறியாளர்கள் அல்லது திட்ட மேலாளர்களால் நேரடியாகக் கையாளப்படும், பதில் நேரங்கள் நாட்களுக்குப் பதிலாக மணிநேரங்களில் அளவிடப்படும்.

· நெகிழ்வான தனிப்பயனாக்குதல் ஆதரவு: FPC நீளம், இடைமுகம் பின்அவுட், பின்னொளி பிரகாசம் அல்லது குறிப்பிட்ட ஃபார்ம்வேர் துவக்கக் குறியீடுகளின் சிறிய தொகுதி தழுவல் ஆகியவற்றில் உங்களுக்கு மாற்றங்கள் தேவைப்பட்டாலும், விரைவான பொறியியல் பதில்களுக்கான திறன் எங்களிடம் உள்ளது. உங்கள் 500 யூனிட்களின் ஆர்டர் முக்கிய கணக்குகளின் அதே முன்னுரிமையுடன் கருதப்படுகிறது.

· கவனம் செலுத்தும் மதிப்பு: இந்த முக்கிய வணிகத்தை மையமாகக் கொண்ட அனைத்து செயல்முறை மேம்பாடுகள் மற்றும் தரக் கட்டுப்பாட்டு நடவடிக்கைகளுடன் சிறிய முதல் நடுத்தர அளவிலான TFT மற்றும் தொடுதிரைகளை தயாரிப்பதில் நாங்கள் நிபுணத்துவம் பெற்றுள்ளோம். நீங்கள் பெறுவது நிபுணத்துவத்தின் ஒருமுகப்படுத்தப்பட்ட துறையில் அர்ப்பணிக்கப்பட்ட ஒரு குழுவின் வெளியீடு ஆகும்.

✅ நாங்கள் எங்கள் நற்பெயருக்கு மதிப்பளிக்கிறோம், கட்டுப்படுத்தப்பட்ட தரம் மற்றும் நிலையான விநியோகத்தை உறுதிசெய்கிறோம்

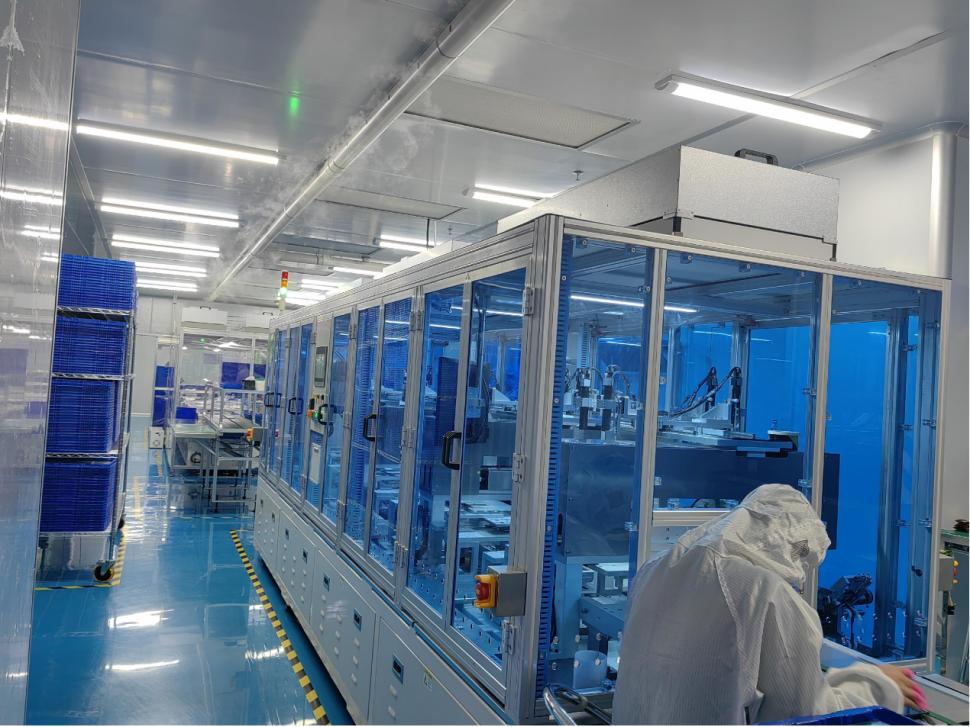

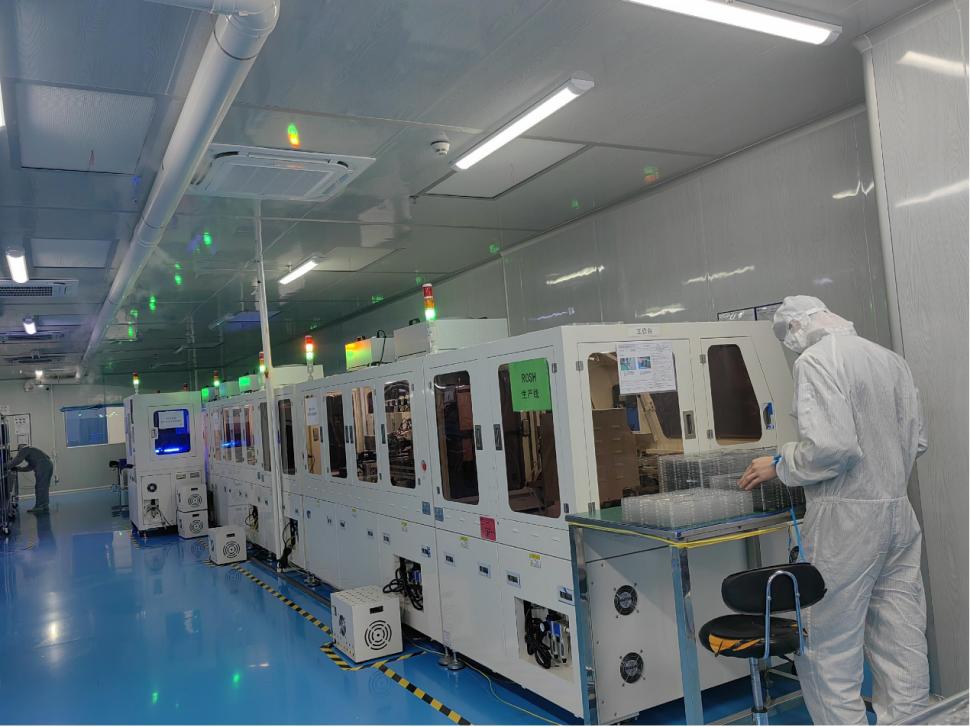

முழு-சுழற்சி உள்-நிர்வாகம்: பொருள் கொள்முதல் மற்றும் SMT வேலை வாய்ப்பு முதல் தொகுதி அசெம்பிளி மற்றும் சோதனை வரை, அனைத்து முக்கியமான செயல்முறைகளும் எங்கள் சொந்த வசதிகளில் முடிக்கப்படுகின்றன. இது அவுட்சோர்சிங் மூலம் ஏற்படும் தர ஏற்ற இறக்கங்களின் அபாயங்களை நீக்கி, முழுத் தரம் கண்டறிதல் மற்றும் கட்டுப்பாட்டை உறுதி செய்கிறது.

· நீண்ட கால வழங்கல் உறுதி: உங்கள் திட்டங்களுக்கான தயாரிப்பு வாழ்க்கைச் சுழற்சியின் முக்கியத்துவத்தை நாங்கள் முழுமையாக அங்கீகரிக்கிறோம். HX8238D போன்ற கிளாசிக் கூறுகளுக்கு, நாங்கள் பாதுகாப்பான சரக்கு அமைப்பை நிறுவியுள்ளோம், மேலும் உங்களின் நீண்ட கால உற்பத்தித் தேவைகளுக்கு எந்த கவலையும் இல்லாமல் உத்தரவாதமான தொடர்ச்சியான விநியோகத்தை வழங்க முடியும்.

· வெளிப்படையான ஒத்துழைப்பு: விரிவான தரவுத்தாள்கள், சோதனை அறிக்கைகள் மற்றும் செயல்முறை அறிமுகங்களை வழங்குவதில் நாங்கள் மகிழ்ச்சியடைகிறோம். வாடிக்கையாளர்கள் தகவலறிந்த கொள்முதல் முடிவுகளை எடுக்கும்போது மட்டுமே நீண்ட கால கூட்டாண்மைகளை உருவாக்க முடியும் என்று நாங்கள் நம்புகிறோம்.

✅ விரிவான முன் விற்பனை மற்றும் விற்பனைக்குப் பின் ஆதரவு

· பயன்படுத்தத் தயாரான மேம்பாட்டு ஆதரவு: ஒவ்வொரு தொகுதியும் தெளிவான இடைமுக வரையறைகள், சரிபார்க்கப்பட்ட இயக்கி குறியீடுகள் (பொதுவான MCU இயங்குதளங்களுடன் இணக்கமானது) மற்றும் திட்டவட்டமான குறிப்புகளுடன் வருகிறது, இது உங்கள் பொறியாளர்களின் பிழைத்திருத்த நேரத்தை கணிசமாகக் குறைக்கிறது.

· உற்பத்தி செயலாக்க உதவி: நீங்கள் முதல் முறையாக எங்கள் தொகுதிகளைப் பயன்படுத்துகிறீர்கள் என்றால், சாலிடரிங், அசெம்பிளி முன்னெச்சரிக்கைகள் மற்றும் எளிமையான செயல்பாட்டு சோதனை பற்றிய வழிகாட்டுதல்களை நாங்கள் வழங்க முடியும், இது உங்களுக்கு சீரான வெகுஜன உற்பத்தியை அடைய உதவுகிறது.

· நம்பகமான தர உத்தரவாதம்: அனைத்து தொகுதிக்கூறுகளும் 100% மின் சோதனை மற்றும் மாதிரி நம்பகத்தன்மை ஆய்வுகளை அனுப்புவதற்கு முன் மேற்கொள்ளப்படுகின்றன, மேலும் அவை 12 மாத தர உத்தரவாதத்தால் ஆதரிக்கப்படுகின்றன.

சுருக்கமாக, எங்களைத் தேர்ந்தெடுப்பது என்பது வழங்கும் நம்பகமான கூட்டாளரைத் தேர்ந்தெடுப்பதாகும்:

16 வருட தொழில் அனுபவத்தால் மேம்படுத்தப்பட்ட தயாரிப்புகள் + ஒரு சிறிய மற்றும் நடுத்தர நிறுவனமாக உங்கள் தனிப்பயனாக்கத் தேவைகளுக்கு சுறுசுறுப்பான பதில் + எங்கள் சொந்த பிராண்டைப் பாதுகாப்பது போன்ற கடுமையான தரக் கட்டுப்பாடு.

நாங்கள் சந்தையில் மிகப்பெரிய சப்ளையர் அல்ல, ஆனால் உங்களை நன்றாகப் புரிந்துகொண்டு உங்களுக்கு மிகுந்த மன அமைதியை வழங்குவதில் நாங்கள் உறுதியாக இருக்கிறோம்.

அடிக்கடி கேட்கப்படும்

Q1: இந்த திரை தொடுதல் செயல்பாட்டை ஆதரிக்கிறதா?

ஆம், இந்த மாட்யூல் ஒற்றை-புள்ளி தொடுதலை ஆதரிக்கும் ரெசிஸ்டிவ் டச் ஸ்கிரீனை (ஐடிஓ ஃபிலிம்) ஒருங்கிணைக்கிறது. இது நிலையான 4-வயர் எதிர்ப்பு இடைமுகத்தைக் கொண்டுள்ளது மற்றும் வெளிப்புற தொடு கட்டுப்பாட்டு சிப் அல்லது உள்ளமைக்கப்பட்ட ADC உடன் MCU தேவைப்படுகிறது.

Q2: கொள்ளளவு தொடுதலுடன் கூடிய பதிப்பை வழங்க முடியுமா?

தற்போதைய நிலையான பதிப்பு எதிர்ப்புத் தொடுதலுடன் வருகிறது. கொள்ளளவு தொடுதலுக்கு (பல-புள்ளி தொடுதலை ஆதரிக்கிறது), தனிப்பயனாக்க எங்களை தொடர்பு கொள்ளவும்.

Q3: இடைமுகத்தில் CCIR656க்கும் CCIR601க்கும் என்ன வித்தியாசம்? நான் எப்படி தேர்வு செய்ய வேண்டும்?

CCIR656 என்பது உட்பொதிக்கப்பட்ட ஒத்திசைவு சமிக்ஞை வடிவமாகும் (பொதுவாக டிஜிட்டல் வீடியோ ஸ்ட்ரீம்களுக்குப் பயன்படுத்தப்படுகிறது), அதே சமயம் CCIR601 என்பது ஒரு தனி ஒத்திசைவு சமிக்ஞை வடிவமாகும். உங்கள் செயலி நிலையான ITU-R BT.656/BT.601 வீடியோ சிக்னல்களை (எ.கா., சில மல்டிமீடியா செயலிகள்) வெளியிடினால், நேரடி இணைப்பு சாத்தியமாகும். உங்களுக்குத் தெரியாவிட்டால், உங்கள் முக்கிய கட்டுப்பாட்டு மாதிரியை வழங்கவும், நாங்கள் தேர்வுக்கு உதவுவோம்.

Q4: -10°C ~ +60°C இன் இயக்க வெப்பநிலை வரம்பை ஒரு பரந்த வரம்பிற்கு நீட்டிக்க முடியுமா?

நிலையான தயாரிப்பு இந்த வெப்பநிலை வரம்பைக் கொண்டுள்ளது. -30°C ~ +80°C போன்ற தொழில்துறை பரந்த-வெப்பநிலை தேவைகளுக்கு, தனிப்பயனாக்கம் பற்றி விவாதிக்கலாம், இதில் பொதுவாக திரவ படிக பொருட்கள் மற்றும் உற்பத்தி செயல்முறைகளில் சரிசெய்தல் அடங்கும்.

Q5: பொருத்தமான இயக்கி பலகைகள் அல்லது அடாப்டர் பலகைகள் கிடைக்குமா?

உங்கள் சர்க்யூட் வடிவமைப்பை எளிதாக்க RGB அடாப்டர் போர்டுகளையும் டச் அடாப்டர் போர்டுகளையும் (டச் ஐசிகள் உட்பட) நாங்கள் வழங்க முடியும். விவரங்களுக்கு எங்கள் விற்பனைக் குழுவைப் பார்க்கவும்.

உற்பத்தி & பயன்பாடு தொடர்பானது

Q6: தொகுதியின் ESD பாதுகாப்பு நிலை என்ன?

தொகுதி ±8kV (காற்று வெளியேற்றம்) / ±4kV (தொடர்பு வெளியேற்றம்) ESD சோதனைகளில் தேர்ச்சி பெற்றுள்ளது, இது பொதுவான தொழில்துறை சூழல்களின் தேவைகளைப் பூர்த்தி செய்கிறது. தயாரிப்பு வீட்டுவசதி வடிவமைக்கும் போது பொருத்தமான அடித்தளம் மற்றும் காப்பு நடவடிக்கைகளை எடுக்க பரிந்துரைக்கப்படுகிறது.

Q7: 15ms பதிலளிப்பு நேரம் இயக்க மங்கலை ஏற்படுத்துமா?

15ms என்பது வழக்கமான சாம்பல்-க்கு-சாம்பல் மறுமொழி நேரம், இது தொழில்துறை கட்டுப்பாடு, கருவி மற்றும் ஊடாடும் இடைமுகங்கள் போன்ற பெரும்பாலான காட்சிகளுக்கு போதுமானது. அதிவேக வீடியோ பிளேபேக்கிற்கு (எ.கா., 30fps க்கு மேல்), உண்மையான டைனமிக் பட செயல்திறனை மதிப்பீடு செய்ய பரிந்துரைக்கப்படுகிறது.

Q8: தொகுதியின் பின்னொளி எவ்வாறு இணைக்கப்பட்டுள்ளது?

தொகுதியில் பின்னொளி இயக்கி சுற்று இல்லை, ஆனால் LED பின்னொளி ஊசிகளை (பொதுவாக +3.3V மற்றும் GND) வழங்குகிறது. நீங்கள் வெளிப்புற நிலையான மின்னோட்ட மூலத்தை அல்லது பின்னொளி இயக்கி சுற்று இணைக்க வேண்டும். மின்னோட்டம் பின்னொளி LED களின் தொடர்-இணை உள்ளமைவைப் பொறுத்தது (வழக்கமான மதிப்பு: தோராயமாக. 60-100mA).
