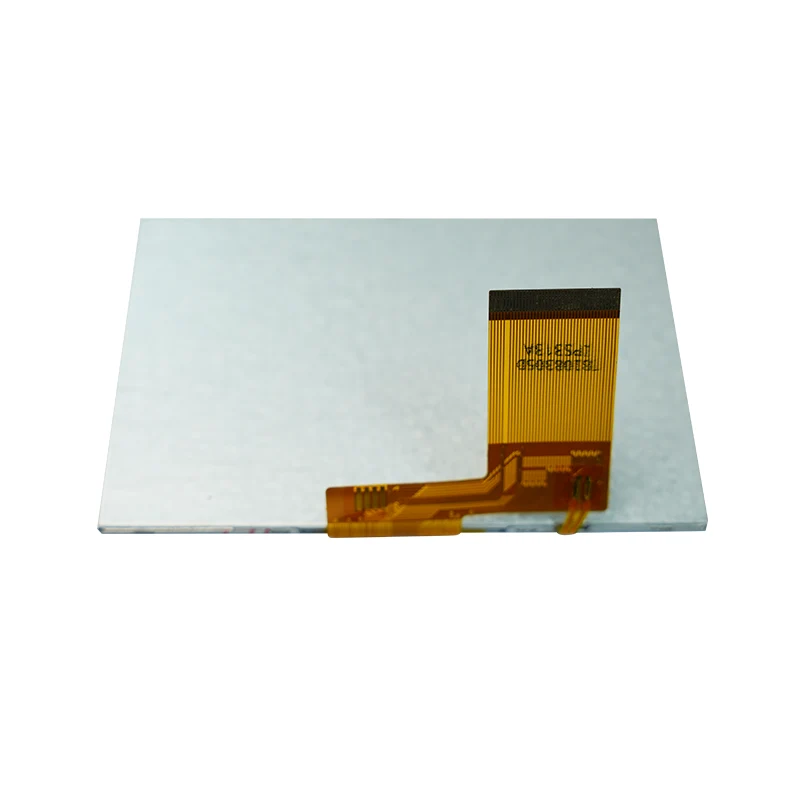

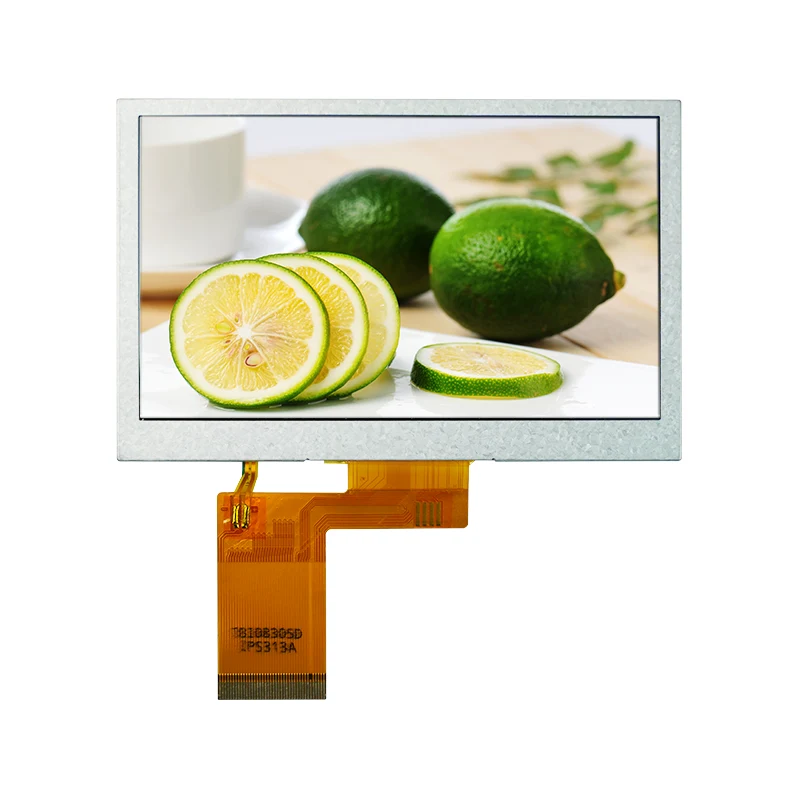

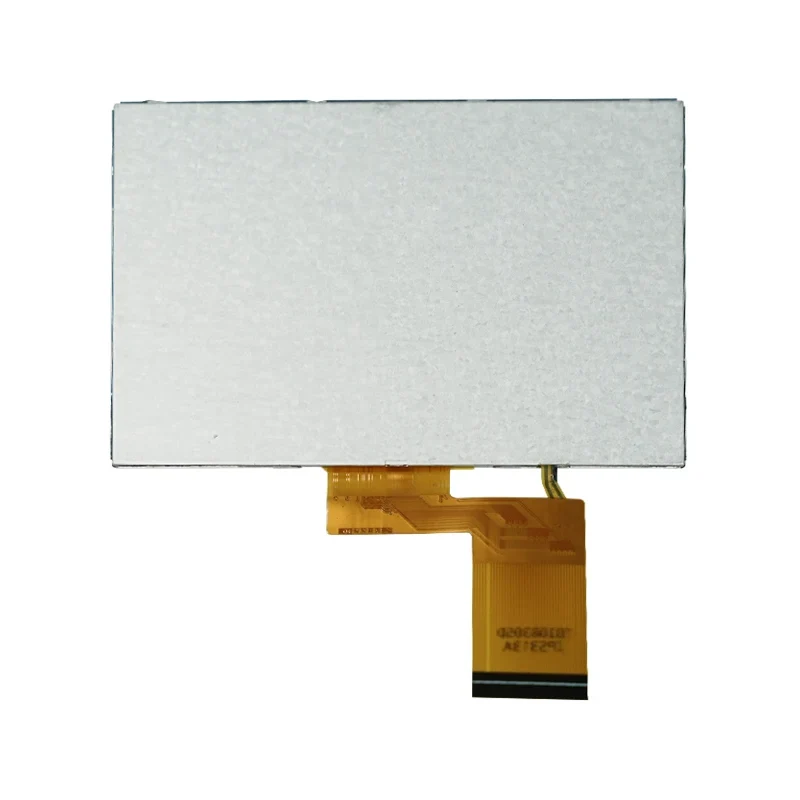

4.3' டிரான்ஸ்மிசிவ் ஐபிஎஸ் கலர் டிஎஃப்டி எல்சிடி டிஸ்ப்ளே மாட்யூல்

முக்கிய அம்சங்கள்

• உயர் பிரகாசம் காட்சி: வழக்கமான வெளிச்சம் 500 cd/m² (குறைந்தபட்சம் 450 cd/m²), வலுவான சுற்றுப்புற ஒளியிலும் தெளிவான பார்வையை உறுதி செய்கிறது.

• பரந்த வெப்பநிலை செயல்பாடு: -20°C முதல் 60°C வரையிலான இயக்க வெப்பநிலை வரம்பை ஆதரிக்கிறது, தொழில்துறை சூழல்களுக்கு ஏற்றது.

• பரந்த பார்வைக் கோணங்கள்: வழக்கமான கிடைமட்ட கோணம் 70° மற்றும் செங்குத்து கோணம் 45°–60°, பல கோணங்களில் இருந்து வசதியாகப் பார்க்க அனுமதிக்கிறது.

• வேகமான பதில்: 20மி.எஸ். வழக்கமான பதில் நேரம், டைனமிக் படங்களைக் காண்பிப்பதற்கு ஏற்றது.

• ஆற்றல் சேமிப்பு வடிவமைப்பு: வெள்ளை LED பின்னொளிக்கு உகந்த செயல்திறனுடன் 3.2V குறைந்த மின்னழுத்தத்தில் இயங்குகிறது.

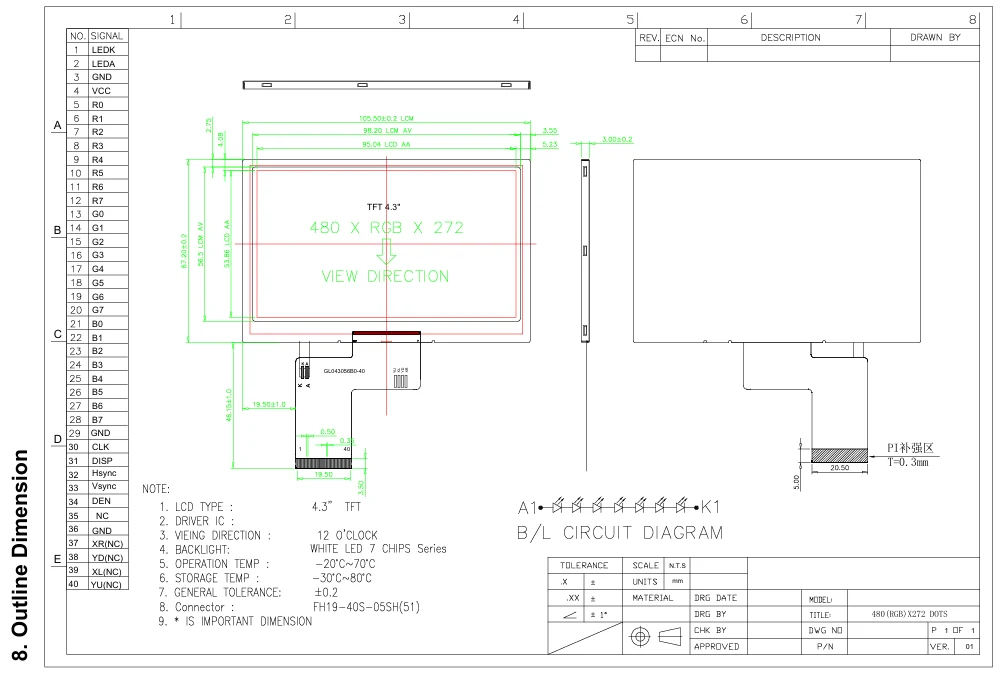

Tianfu தனிப்பயனாக்கப்பட்ட 4.3’ டிரான்ஸ்மிசிவ் IPS கலர் TFT LCD டிஸ்ப்ளே தொகுதி விவரக்குறிப்பு

Tianfu 4.3’ Transmissive IPS கலர் TFT LCD டிஸ்ப்ளே தொகுதி விவரங்கள்

4.3’ டிரான்ஸ்மிசிவ் ஐபிஎஸ் கலர் டிஎஃப்டி எல்சிடி டிஸ்ப்ளே மாட்யூல் பின்வருமாறு பல்வேறு துறைகளில் பயன்படுத்தப்படுகிறது:

தொழில்துறை ஆட்டோமேஷன் மற்றும் கட்டுப்பாடு

• தொழில்துறை HMI பேனல்கள்: உற்பத்தி வரி கண்காணிப்பு, உபகரண நிலை காட்சி

• சோதனை மற்றும் அளவீட்டு கருவிகள்: அலைக்காட்டி, ஸ்பெக்ட்ரம் பகுப்பாய்வி காட்சி இடைமுகங்கள்

• PLC கட்டுப்பாட்டு முனையங்கள்: தொழிற்சாலை தன்னியக்க அமைப்புகளுக்கான மனித-இயந்திர இடைமுகங்கள்

வாகன மற்றும் போக்குவரத்து அமைப்புகள்

• வாகனத்தில் வழிசெலுத்தல் காட்சிகள்: சந்தைக்குப்பிறகான கார் வழிசெலுத்தல் திரைகள்

• பொதுப் போக்குவரத்துத் தகவல்: பேருந்து நிறுத்தத்தின் வருகை அமைப்புகள், டிக்கெட் டெர்மினல்கள்

• கட்டுமான இயந்திர கருவிகள்: அகழ்வாராய்ச்சி, கிரேன் ஆபரேட்டர் பேனல்கள்

மருத்துவ மற்றும் சுகாதார உபகரணங்கள்

• கையடக்க மருத்துவ சாதனங்கள்: கண்காணிப்பு, கண்டறியும் கருவி காட்சிகள்

• சுகாதார கண்காணிப்பு டெர்மினல்கள்: சமூக சுகாதார சாதன இடைமுகங்கள்

• ஆய்வகக் கருவிகள்: பகுப்பாய்வுக் கருவிகளுக்கான தரவுக் காட்சித் திரைகள்

ஸ்மார்ட் ஹோம் மற்றும் ஐஓடி

• ஸ்மார்ட் கண்ட்ரோல் பேனல்கள்: வீட்டு மையக் கட்டுப்பாட்டு அமைப்புகளுக்கான தொடு இடைமுகங்கள்

• பாதுகாப்பு கண்காணிப்பு காட்சிகள்: இண்டர்காம் சிஸ்டம் திரைகளை உருவாக்குதல்

• ஸ்மார்ட் அப்ளையன்ஸ் இடைமுகங்கள்: உயர்நிலை குளிர்சாதன பெட்டி, வாஷிங் மெஷின் கட்டுப்பாட்டு பேனல்கள்

வணிக மற்றும் சில்லறை உபகரணங்கள்

• பிஓஎஸ் அமைப்புகள்: சில்லறை டெர்மினல் காட்சிகள்

• விளம்பரத் தகவல் திரைகள்: சிறிய அளவிலான டிஜிட்டல் சிக்னேஜ் பயன்பாடுகள்

எங்கள் வாடிக்கையாளரின் மதிப்பீடு: தொழில்துறை தெர்மோஸ்டாட் பேனல்

ஒரு தொழில்துறை உபகரண உற்பத்தியாளர் இந்த தொகுதியை தங்கள் வெப்பநிலை கட்டுப்பாட்டு அமைப்புக்கான காட்சி இடைமுகமாக ஏற்றுக்கொண்டார். இது 2 ஆண்டுகளுக்கும் மேலாக -10 டிகிரி செல்சியஸ் வெப்பநிலையில் குளிர்ச்சியான சேமிப்பகச் சூழலில், பிரகாசச் சிதைவு இல்லாமல் நிலையானதாகச் செயல்படுகிறது. பார்க்கும் கோணம் பல கோண கண்காணிப்புக்கான தேவைகளை பூர்த்தி செய்கிறது.

Q1: இந்த 4.3-இன்ச் TFT தொகுதிக்கான மின் விநியோகத் தேவைகள் என்ன?

A: தொகுதிக்கு இரண்டு மின்சாரம் தேவைப்படுகிறது: 1) லாஜிக் பிரிவுக்கு 3.2V (வழக்கமானது); 2) LED பின்னொளிக்கு 12-16V, வழக்கமான மதிப்பு 14V. பின்னொளி மின்னோட்டம் தோராயமாக 40mA ஆகும். காட்சி செயல்திறனைப் பாதிக்கும் மின்னழுத்த ஏற்ற இறக்கங்களைத் தவிர்க்க, நிலையான DC-DC மாற்றியைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.

Q2: குறைந்த வெப்பநிலை சூழல்களில் தொகுதி சாதாரணமாக செயல்பட முடியுமா?

ப: ஆம், இந்த மாட்யூல் கடுமையான சோதனைக்கு உட்பட்டுள்ளது மற்றும் -20°C முதல் 60°C வரையிலான சுற்றுப்புற வெப்பநிலை வரம்பில் சாதாரணமாக செயல்பட முடியும். குறைந்த வெப்பநிலை சூழல்களில், ஆரம்ப தொடக்க நேரம் சிறிது நீட்டிக்கப்படலாம் (தோராயமாக 1-2 வினாடிகள்), ஆனால் காட்சி செயல்திறன் பாதிக்கப்படாது. சேமிப்பு வெப்பநிலை வரம்பு -20°C முதல் 70°C வரை.

Q3: தொகுதியின் கோணப் பண்புகள் என்ன? எந்த நிறுவல் நிலைகள் பொருத்தமானவை?

ப: இந்த தொகுதியானது 70° கிடைமட்ட கோணம் மற்றும் 45°–60° செங்குத்து கோணத்துடன் 12 மணி நேரக் கோண வடிவமைப்பை ஏற்றுக்கொள்கிறது. பார்வையாளரின் கண்களுடன் அல்லது சற்று மேலே ஒரு நிலை மட்டத்தில் நிறுவுவதற்கு ஏற்றது. மல்டி-ஆங்கிள் பார்வை தேவைப்படும் பயன்பாடுகளுக்கு, நிறுவல் கோணத்தை சரிசெய்ய பரிந்துரைக்கப்படுகிறது அல்லது மற்ற கோண விவரக்குறிப்புகளுடன் மாதிரியைத் தேர்ந்தெடுக்கவும்.

Q4: 20ms மறுமொழி நேரம் வீடியோ பிளேபேக்கை ஆதரிக்கிறதா?

A: 20ms (அதிகபட்சம் 30ms) வழக்கமான மறுமொழி நேரம் தரவு புதுப்பிப்புகள், GUI மாறுதல் மற்றும் நிலையான-வரையறை வீடியோ பிளேபேக் உள்ளிட்ட பெரும்பாலான பயன்பாட்டுக் காட்சிகளை ஆதரிக்கும். அதிவேக மோஷன் வீடியோ அல்லது கேமிங் பயன்பாடுகளுக்கு, குறைந்த பதிலளிப்பு நேரத்துடன் பிரத்யேக மாதிரியைத் தேர்வு செய்ய பரிந்துரைக்கப்படுகிறது.

Q5: தொகுதியின் ஆயுட்காலம் மற்றும் பின்னொளி சிதைவு எப்படி இருக்கும்?

A: மதிப்பிடப்பட்ட இயக்க நிலைமைகளின் கீழ், தொகுதி 30,000 மணிநேரத்திற்கு மேல் ஆயுட்காலம் கொண்டதாக வடிவமைக்கப்பட்டுள்ளது. LED பின்னொளி பிரகாசம் சிதைவு பொதுவாக 10,000 மணி நேரத்திற்குள் 10% க்கும் குறைவாக இருக்கும். பின்னொளியின் ஆயுளை நீட்டிக்க நீண்ட காலத்திற்கு அதிகபட்ச பிரகாசத்தில் செயல்படுவதைத் தவிர்க்க பரிந்துரைக்கப்படுகிறது.

Q6: இது தொடுதல் செயல்பாட்டை ஆதரிக்கிறதா?

ப: இந்த மாதிரி ஒரு காட்சி-மட்டுமே தொகுதி மற்றும் தொடு செயல்பாட்டை ஒருங்கிணைக்கவில்லை. எவ்வாறாயினும், நாங்கள் பொருந்தக்கூடிய எதிர்ப்பு அல்லது கொள்ளளவு தொடுதிரை கூறுகளை வழங்கலாம் மற்றும் லேமினேஷன் செயல்முறைக்கு உதவலாம். தொடுதிரை தனித்தனியாக வாங்கப்பட்டு ஒருங்கிணைக்கப்பட வேண்டும்.

மாதிரி வழங்கல் கொள்கை

மாதிரி கிடைக்கும் தன்மை: வாடிக்கையாளர் மதிப்பீடு மற்றும் சோதனைக்கு 1-10 துண்டுகள் கொண்ட சிறிய தொகுதி மாதிரிகள் உள்ளன.

சேர்க்கப்பட்ட ஆவணம்: ஒவ்வொரு மாதிரி தொகுப்பிலும் பின்வருவன அடங்கும்:

• முழுமையான தயாரிப்பு தரவுத்தாள்

• இயந்திர வரைபடங்கள் (சிஏடி கோப்புகள் DXF/STEP வடிவங்களில்)

• பின் வரையறைகள் மற்றும் மின் இணைப்பு வரைபடம்

• பரிந்துரைக்கப்பட்ட துவக்க நேரம் மற்றும் பதிவு உள்ளமைவு குறியீடு

• பாதுகாப்பான செயல்பாடு மற்றும் ESD பாதுகாப்பு வழிகாட்டுதல்கள்

மாதிரி மதிப்பீட்டு பரிந்துரைகள்

மாதிரிகளைக் கோருவதற்கு முன், உங்கள் தொழில்நுட்பக் குழு பின்வரும் திறன்களைக் கொண்டுள்ளது என்பதை உறுதிப்படுத்தவும்:

• டிரைவிங் திறன்: தொகுதிக்கு 3.2V லாஜிக் பவர் மற்றும் 12-16V LED பின்னொளி பவரை வழங்கும் திறன்

• இடைமுக இணக்கத்தன்மை: சிஸ்டம் மதர்போர்டு FH19‑40S‑0.5SH(51) 40‑pin இணைப்பான் அல்லது அதற்கு சமமான அடாப்டர் தீர்வுக்கு இடமளிக்கும்

• சிக்னல் ஆதரவு: பிரதான கட்டுப்பாட்டு சிப் RGB 24-பிட் அல்லது 16-பிட் இணையான இடைமுக சமிக்ஞைகளை வெளியிடும்

• வெப்பப் பரிசீலனைகள்: உங்கள் சாதனத்தில் போதுமான வெப்பச் சிதறல் இடம் ஒதுக்கப்பட்டுள்ளது

🔧 தொழில்முறை தொழில்நுட்ப ஆதரவு நோக்கம்

முக்கிய தொழில்நுட்ப ஆதரவு (கட்டணமின்றி வழங்கப்படுகிறது)

நேரடி வாடிக்கையாளர்களுக்கு பின்வரும் தொழில்முறை LCD தொகுதி தொடர்பான தொழில்நுட்ப ஆதரவை நாங்கள் வழங்குகிறோம்:

1. விவரக்குறிப்புகள் மற்றும் ஒருங்கிணைப்பு ஆலோசனை

• தொகுதி மின் பண்புகள் மற்றும் மின் விநியோக வடிவமைப்பு பரிந்துரைகளின் விளக்கம்

• இயந்திர நிறுவல் மற்றும் கட்டமைப்பு இணக்கத்தன்மை பகுப்பாய்வு

• இணைப்பான் சாலிடரிங் மற்றும் கேபிள் அசெம்பிளி செயல்முறைகள் பற்றிய வழிகாட்டுதல்

• சுற்றுச்சூழல் அனுசரிப்பு (வெப்பநிலை/ஈரப்பதம்) மதிப்பீட்டிற்கான பரிந்துரைகள்

2. டிரைவர் ஐசி தொழில்நுட்ப ஆவணம்

• ILI6485 இயக்கி ICக்கான முழுமையான தரவுத்தாள்

• விரிவான பதிவு கட்டமைப்பு மற்றும் துவக்க வரிசை உதாரணங்கள்

• இடைமுக நேர அளவுரு பகுப்பாய்வு மற்றும் பொருந்தும் பரிந்துரைகள்

• வண்ண காமா திருத்தத்திற்கான குறிப்புத் திட்டம்

3. ஆப்டிகல் செயல்திறன் சரிப்படுத்தும் வழிகாட்டுதல்

• பிரகாசம் சீரான சோதனை முறைகள் மற்றும் தரநிலைகள்

• உண்மையான நிறுவல்களில் கோணப் பண்புகளைப் பார்ப்பதற்கான மேம்படுத்தல் பரிந்துரைகள்

• மாறுபாடு மற்றும் வண்ண செயல்திறனுக்கான சரிசெய்தல் திசைகள்

• பதில் நேர சோதனை மற்றும் மதிப்பீட்டு திட்டங்கள்

4. நம்பகத்தன்மை சரிபார்ப்பு ஆதரவு

• பரிந்துரைக்கப்பட்ட பர்ன்-இன் சோதனை நிலைகள் மற்றும் சுழற்சிகள்

• ESD பாதுகாப்பு வடிவமைப்பு மற்றும் பரிந்துரைகள்

• வெப்பநிலை சுழற்சி சோதனை முறைகள்

• நீண்ட கால செயல்பாட்டு நம்பகத்தன்மை மதிப்பீட்டிற்கான முக்கிய புள்ளிகள்

தொழில்நுட்ப ஆதரவு பதில்

• மறுமொழி நேரம்: வேலை நாட்களில் 24 மணி நேரத்திற்குள் தொழில்நுட்ப விசாரணைகள் பதிலளிக்கப்படும்

• தொடர்பு முறைகள்: ஆழமான தொழில்நுட்ப பரிமாற்றத்திற்கான மின்னஞ்சல், தொலைபேசி மற்றும் ஆன்லைன் சந்திப்புகள் மூலம் ஆதரவு

• ஆவணப்படுத்தல்: அனைத்து தொழில்நுட்ப ஆவணங்களும் சீன மற்றும் ஆங்கிலம் இரண்டிலும் வழங்கப்பட்டுள்ளன

• அடிக்கடி கேட்கப்படும் கேள்விகள் நூலகம்: பொதுவான ஒருங்கிணைப்பு சிக்கல்களுக்கான தீர்வு நூலகம் வாடிக்கையாளர் குறிப்புக்காக நிறுவப்பட்டுள்ளது
